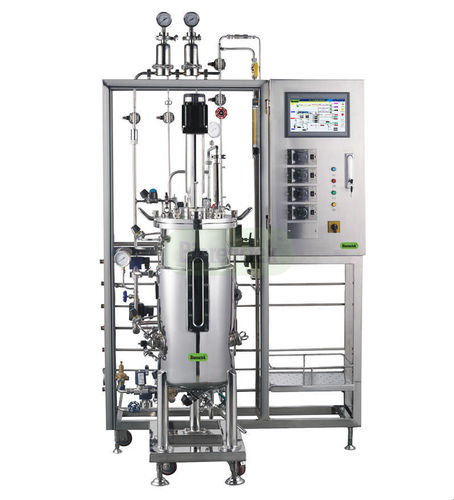

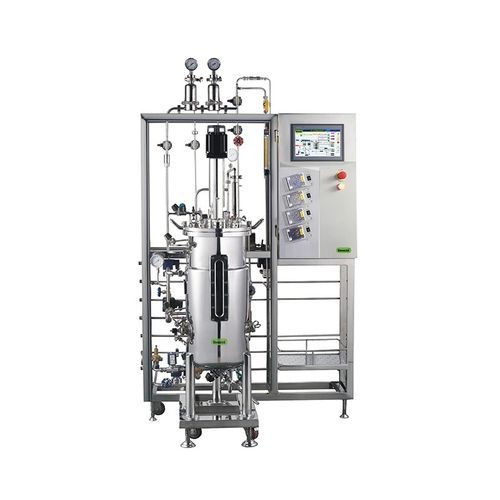

Биореактор / ферментер со смесительным резервуаром BIOF-S

для фармацевтической промышленностидля промышленностиавтоматический

Краткие характеристики

• Автоматический ферментер из нержавеющей стали BIOF-S Series — емкости 10–20 000 L (модели от 5 L доступны)
• Полная автоматизация: SIP, pH, DO, смешивание, температура, давление, расход газа, подъём крышки (опция)
• Корпус из 316L, рубашка 304; внутренняя полировка Ra0.4, внешняя Ra0.6
• Модульные опции: MFC авто-контроль расхода, CIP-система, взвешивание танка, подъём крышки
• Поставка под ключ возможна (чиллеры, компрессоры, парогенераторы); разработано с учетом требований GMP

Обзор
Система ферментера BIOF-S включает корпус резервуара, трубопроводы и клапаны, систему фильтрации воздуха, автоматическое управление температурой и скоростью, онлайн-контроль pH и DO с автоматическим регулированием, автоматическое удаление пены и подачу субстратов, централизованную PLC-систему управления и программное обеспечение. Может поставляться с безмасляными бесшумными компрессорами и электрическими парогенераторами. Расчетное давление 0,3 MPa. Стандартные порты: пробоотбор, донный слив, боковое смотровое окно, аварийное освещение, выводы для температуры/pH/DO/анти-пена/дозирование кислоты-щелочи/инокуляции/подачи/воздуха/переноса маточного материала; входы/выходы фильтров паростерилизуемы.

Технические характеристики (кратко)

• Модель: BIOF-S Series
• Емкость: 10–20 000 L (типичный ассортимент; доступны модели от 5 L)
• Конструкция бака: корпус 316L SS, рубашка 304 SS; SIP для бака, трубопроводов и фильтров (100–130°C)
• Смешивание: верхний механический привод с сервомотором и регулятором скорости; механическое уплотнение AD; многоступенчатые лопасти и съемные перегородки; точность управления ±1%
• Подача воздуха и фильтрация: кольцевой распределитель, первичная фильтрация и стерилизующий фильтр 0,01 μm; фильтрующие элементы паростойкие; макс. аэрация настраиваемая до 2 VVM
• Контроль pH: высокотемпературный стеклянный электрод Hamilton / Mettler; диапазон 2–12 pH (индикация 0–14); точность ±0,02; интеллектуальный PID и тревоги
• Контроль DO: электрод Hamilton / Mettler; диапазон 0–100% (индикация 0–200%); точность ±5%; PID-регуляция и логирование на ПК
• Контроль температуры: электрический подогрев и водяное охлаждение с циркуляционным насосом; защита от сухого хода и перегрева; PID-контроль; охлаждающая вода +5°C до 65°C ±0,2°C
• Удаление пены: дозирование анти-пены перистальтическим насосом с чувствительным электродом; автоматическое управление по времени/пропорции
• Управление расходом газа: ротаметр или опциональный Vogtlin MFC; модуль Siemens; точность отображения давления 0,01 MPa
• Датчик давления: встроенный манометр и высокотемпературный прецизионный датчик; диапазон 0–0,35 MPa
• Автоподача: сегментированная PID-подача (≥10 сегментов), анализ кривой дозирования, хранение данных

Ключевые компоненты / Бренды

• pH электрод: Hamilton / Mettler (Швейцария)
• DO электрод: Hamilton / Mettler (Швейцария)
• PLC: Siemens (Германия); Сенсорный экран: MCGS
• Термостатический насос: WILO (Германия); Редуктор/двигатель: SEW (Германия)
• Преобразователь частоты: BOSCH (Германия); MFC (опция): Vogtlin
• Программное обеспечение управления: Bioreactek™ (China)
• Другие компоненты: Burkert, Gemi, DK, Sanlixin, Julang, Chengfeng

Технические данные и опции

• Внутренняя полировка Ra0.4; внешняя Ra0.6; сварка под аргоновой защитой
• Контактные с продуктом детали AISI 316L; для влажных участков используются импортные мембранные клапаны; полированные SS трубопроводы
• SIP: однонажатая автоматическая стерилизация фильтров, бака и трубопроводов; пробоотбор/слив — ручная стерилизация
• Опции: автоматическая CIP-система, подъём крышки, модуль взвешивания (точность до 0,1%), MFC автоматическое управление расходом
• Соответствие: разработано для установок в стиле GMP; доступны turnkey решения
