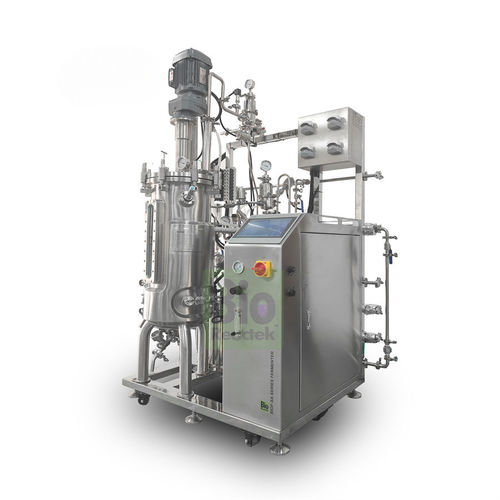

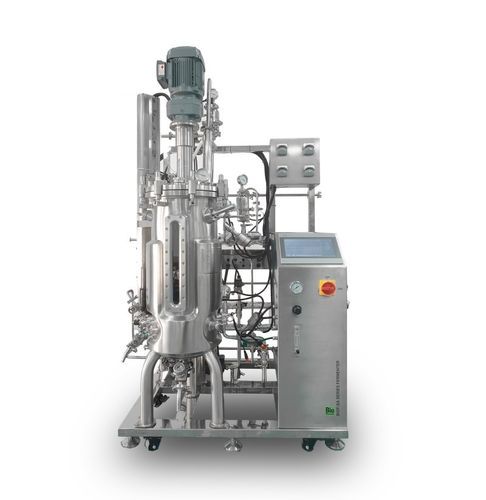

Биореактор / ферментер со смесительным резервуаром BIOF-SA series

с подпиткойдля фармацевтической промышленностиавтоматический

Описание Новые автоматические ферментеры из нержавеющей стали серии BIOF-SA отвечают потребностям пилотного и мелкосерийного производства. Доступны емкости объемом от 10 до 2000 л; для изготовления корпусов используются сертифицированные производители нержавеющей стали, что гарантирует надежное качество. Стандартные функции включают автоматический SIP, автоматический контроль давления в резервуаре, автоматический подъем крышки, опциональный контроль потока MFC, опциональный CIP, а также соответствие требованиям GMP. Основные характеристики

• Флагманские передовые полностью автоматические биореакторы-ферментеры из нержавеющей стали
• Человеческий интерфейс 2-го поколения - прост в использовании; функциональные модули настраиваются
• Опциональные онлайн-модули: CO2, ОВП, концентрация живых клеток, OD, анализ выхлопных газов
• Материалы резервуаров: SS304 или SS316L; прецизионная обработка и сварка нержавеющей стали
• Основные детали под известным брендом; сертификация ISO 9001 и CE; документы о проверке 3Q в наличии

Особенности продукта

• BIOF Feed-Tec™ система подачи: ручная и автоматическая подача по таймеру; каскадный контроль pH и DO; поддерживает подачу по уравнению и индексную подачу для высокоплотной ферментации
• BIOF Easy-Tri™ Audit Trail: автоматически сохраняет все записи, поддерживает прослеживаемость, расширенные разрешения для ограничения экспорта/удаления, HMI поддерживает независимые контрольные журналы и интеллектуальное управление последовательностью
• Модульная конструкция: независимые модули на группу резервуаров, поддержка систем с несколькими резервуарами и усиленными резервуарами, гибкие комбинации без перепроектирования трубопроводов
• Операционная система "одним кликом": ферментация и стерилизация "одним кликом", настройка пользовательских параметров, восстановление после отключения питания, трехуровневое управление полномочиями, возможность расширения до главного компьютера и удаленного IoT

Функциональные модули / расширение (обзор) ОВП, обнаружение пены, концентрация живых клеток (биомасса онлайн), Раман (оптимизация процесса), обнаружение выхлопа CO2 онлайн (расчет CER/OUR/RQ), OD онлайн (непрерывная мутность), анализ выхлопных газов - все это доступно в качестве дополнительных онлайн-модулей. Стерилизация, очистка и клапаны Автоматическая онлайн стерилизация паром высокого давления с угловым седлом и мембранными паровыми клапанами, импортный паровой конденсатоотводчик; температурный режим стерилизации 100-145 °C; 4-ходовая паровая стерилизация: рубашка, бак, клапан, фильтр. Дополнительная система CIP: циркуляция по замкнутому контуру, очистка баков/труб/клапанов на месте без демонтажа; автоматический контроль температуры и дистанционное пополнение воды. Безопасность и санитария Встроенный донный клапан бака устраняет мертвые зоны, поддерживает стерилизацию паром в режиме онлайн, снижает риск загрязнения. Конденсатор отработанных газов и многоступенчатая фильтрация (грубая 0,2 мкм, тонкая 0,01 мкм, PTFE). Датчик давления в резервуаре с пропорциональным клапаном с ПИД-регулятором для точного регулирования давления. Ключевая конструкция и механическое исполнение Внутренний бак из нержавеющей стали (AISI 316L / AISI 304L), рубашка AISI 304L; стандарт изготовления ASME BPE-2019 и стандарты сварки PED; полировка поверхности в контакте с материалом Ra ≤ 0,4. Модульные варианты рабочего колеса: наклонная лопасть, спираль, лопасть, турбина, пропеллер. Привод перемешивания: Сервопривод Panasonic или мотор-редуктор SEW с ПИД-регулятором скорости. Включенные элементы управления и пользовательский интерфейс Контроллер: Siemens SIMATIC S7-1200 с программным управлением PID; HMI TPC10; BIOF-Control V2.2 поддерживает управление несколькими резервуарами одним нажатием кнопки, аудиторский контроль и контроль последовательности; поддерживает расширение до хост-систем и систем IoT. Видео/демонстрации На странице продукта размещены встроенные видеоролики, демонстрирующие работу резервуара, автоматическую стерилизацию, подъем крышки и модульные функции. Caractéristiques / spécifications techniques

• Модель / серия: Серия BIOF-SA (типичные модели: BIOF-S10A, S30A, S50A, S100A, S200A, S300A, S500A, S1000A, S2000A)
• Диапазон размеров бака: 10 л - 2000 л (доступны обычные емкости; поддерживаются нестандартные размеры)
• Примеры рабочего объема: 10 л модель 3-8 л; 30 л модель 8-24 л; 50 л модель 12-40 л; 100 л модель 25-80 л; 200 л модель 40-160 л; 300 л модель 80-240 л; 500 л модель 100-400 л; 1000 л модель 200-800 л; 2000 л модель 400-1600 л
• Материал внутреннего бака: AISI 316L / AISI 304L нержавеющая сталь
• Материал рубашки: AISI 304L нержавеющая сталь
• Стандарты изготовления: ASME BPE-2019, стандарты сварки PED
• Полировка поверхности (контакт с продуктом): Ra ≤ 0,4
• Прижигание: Серводвигатель Panasonic или мотор-редуктор SEW; ПИД-регулирование
• Диапазоны скорости перемешивания (примеры): до 20-800 об/мин (зависит от модели), точность регулирования ±1 об/мин
• Типы крыльчатки: наклонная лопасть, спиральная, лопастная, турбина, пропеллер (на выбор)
• Температурный контроль: Датчик PT100; ПИД-регулирование; пластинчатый теплообменник, электрическая рубашка нагрева и охлаждающая вода; диапазон примерно от +5 °C до 60 °C; точность отображения 0,1 °C; точность регулирования ±0,1 °C
• зонд pH: METTLER TOLEDO / Hamilton; диапазон 0-12; ПИД-регулирование; точность ±0,02; автоматическое дозирование кислоты/щелочи (перистальтический насос или CO2 MFC)
• Зонд DO: METTLER TOLEDO / Hamilton; 0-200%; ПИД-регулирование; точность ±1%
• Подача воздуха/газа: стандартный стеклянный роторный расходомер импортного производства; поддерживает CO2/O2/N2 и многоканальные газовые стратегии; опционально может быть модернизирован до тепловых массовых расходомеров (MFC)
• Распределитель газа: кольцевой распределитель или микропористый диффузор
• Фильтры: грубый 0.2 мкм и тонкой очистки 0,01 мкм из ПТФЭ; опционально - обогреваемый корпус фильтра выхлопных газов
• Конденсатор выхлопных газов: Нержавеющая сталь AISI 316L / AISI 304L
• Система подачи (стандарт): четыре высокоточных перистальтических насоса с откидной крышкой для подачи, кислоты, щелочи и пеногасителя (PID-контроль блокировки); можно добавить дополнительные насосы
• Марки перистальтических насосов: Bioreactek / Watson-Marlow (стандарт)
• Механическое уплотнение: Burgmann
• Фидерная бутылка: SCHOTT (Германия)
• Стеклянный роторный расходомер марки: Dwyer (США)
• Температурный датчик: JUMO (Германия)
• Низковольтные электрические компоненты: Schneider
• Клапаны: Hebron / Gemu / Bürkert (мембранные / ручные / автоматические мембранные клапаны)
• Циркуляционный насос: Grundfos (Дания)
• Опциональный массовый расходомер (MFM / MFC): Vögtlin (Швейцария)
• Датчик давления в баке / регулирующий клапан: BDISENSORS (Германия); автоматическое регулирование давления в резервуаре 0-0,2 МПа; точность регулирования ±0,001 МПа
• Аудиторский след и защита данных: BIOF Easy-Tri™ автоматическое хранение записей, контроль разрешений, защита экспорта/удаления
• Опции/расширения: CIP-система, газовый контроль MFC, онлайн анализ ORP/OR/пены/биомассы/OD/Raman/CO₂/выхлопных газов, модули взвешивания (бак/подача), интеграция системы с несколькими баками
• Сертификация: ISO 9001, CE (стандартные конфигурации)
