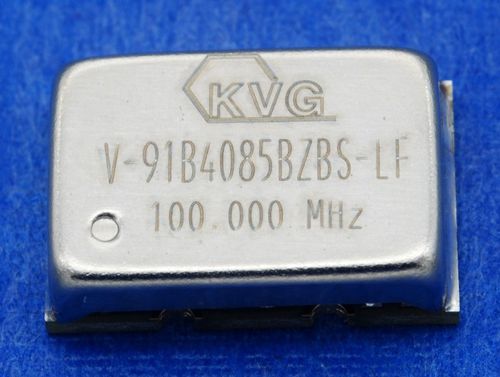

Генератор колебаний VCXO V-9 series

электронныйSMDвысокочастотный

V-91A000 / V-91B000 - это высокочастотные VCXO, имеющие характеристики по фазовому шуму, аналогичные OCXO. Микросхемы серии V-91A000 обеспечивают выходной сигнал LVHMCOS при напряжении питания 3,3 В, а микросхемы серии V-91B000 - выходной сигнал истинной синусоиды с выходной мощностью +10 дБм при напряжении питания 5 В. Общая стабильность, включая начальный допуск, стабильность частоты в зависимости от температурного диапазона, изменения напряжения питания, изменения нагрузки и старения в течение 10 лет, составляет менее ±25 ppm для частот до 125 МГц и менее ±30 ppm для частот свыше 125 МГц. Диапазон регулирования частоты больше ±30 ppm соответственно ±35 ppm. Таким образом, абсолютный диапазон перетяжки (APR) составляет более ±5 ppm, что гарантирует сохранение генератором номинальной частоты при любых условиях и в течение всего срока службы. Использование VCXO с низким уровнем фазового шума на частоте 100 МГц, фазово-замкнутого на малошумящий высокостабильный OCXO на частоте 10 МГц, например, OCXO серии O-30 компании KVG, обеспечивает преимущества обоих устройств: хорошую общую стабильность частоты и отличные характеристики фазового шума вблизи несущей у OCXO на частоте 10 МГц, а для частот смещения выше 1 кГц - низкую мощность и отличный фазовый шум у VCXO на частоте 100 МГц. Характеристики Выходной сигнал: Истинная синусоида Типичный фазовый шум при смещении несущей на 100 Гц < -123 дБс/Гц; типичный "шумовой порог" при смещении несущей на 100 кГц ± 40 ppm Напряжение питания 5 В. Области применения Радиолокационные системы Элементы сети и синхронизации
