Генератор колебаний XO XO-25000E

электронныйминиатюрныйчасы

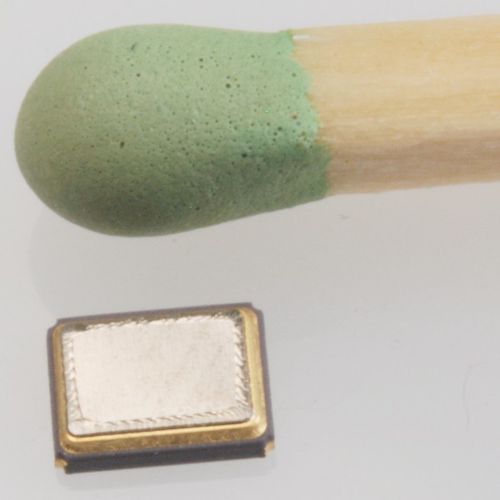

Серия изделий XO-25000E предлагает расширенный промышленный температурный диапазон при очень малых габаритах. Для этих кристаллических тактовых генераторов (XO) доступны 3 различных температурных диапазона, которые не покрываются обычными стандартными изделиями; доступны следующие температурные диапазоны и группы стабильности: -55 bis +125 °C ±50ppm -40 bis +125+°C ±50ppm -40 bis +105 °C ±40ppm Сюда входят стабильность в зависимости от температурного диапазона, допуск на регулировку при 25°C, стабильность при 5% изменении напряжения питания и 5% изменении нагрузки, а также старение в течение первого года. Герметичный керамический корпус размером 2,5 x 2,0 мм соответствует требованиям RoHS. Доступные напряжения питания - 1,8 В, 2,5 В или 3,3 В. При использовании (LV)HCMOS и рабочем цикле от 45 до 55% выходной сигнал соответствует современному промышленному стандарту. Выходной сигнал может быть переведен в высокоимпедансное состояние (tristate) с помощью вывода disable-pin, что удобно при проведении тестовых процедур. Благодаря низкому джиттеру < 1ps rms (12 кГц - 20 МГц) эти тактовые генераторы рекомендуются для сложных приложений. Характеристики Выходной сигнал HCMOS Вход Tristate для переключения выхода на высокий импеданс Низкий джиттер < 1ps rms (12 кГц - 20 МГц) Варианты напряжения питания: + 3,3 В, + 2,5 В или + 1,8 В Температурные диапазоны: -55 bis +125 °C ±50ppm -40 bis +125 °C ±50ppm -40 bis +105 °C ±40ppm Приложения Для всех приложений, где требуется стабильная работа опорных часов в широком диапазоне температур при неблагоприятных условиях окружающей среды, XO-25000E является наилучшим выбором: Оборудование для бурения нефтяных скважин Геотермальная промышленность Автомобильное оборудование
