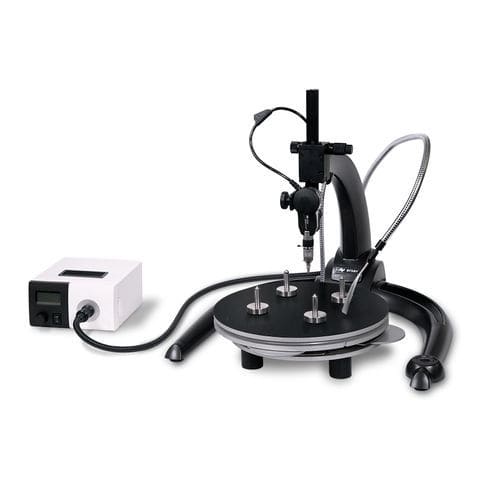

Система контроля с камерой ERSASCOPE M + ERSASCOPE M plus

оптическаяцифроваяLED

Универсальность. Предназначен для оптического контроля и получения цифровых изображений - в том числе для измерения паяных соединений на BGA и других SMT-компонентах. Область применения включает визуальный контроль компонентов на печатных платах в SMT или THT в целом, а также визуальный контроль областей LP или отпечатков паяльной пасты. Высокая гибкость и скорость при ручном контроле BGA, µBGA, CSP, FlipChip, CGA и step-through на THT-соединениях. Позволяет оценить заполнение пяты в QFP, SOIC и других устройствах с заделкой под крыло, длину смачивания и внутреннее смачивание в PLCC и J-образных устройствах. - Инспекционная система с двумя быстросменными объективами: - 90° BGA-оптика (зазор около 280 мкм) - Оптика с макромасштабированием 0° - Быстрый контроль скрытых паяных соединений - Встроенная светодиодная подсветка с возможностью регулировки яркости - Цветная N-MOS камера 5 мегапикселей, с USB-подключением - Дополнительная светодиодная оптоволоконная лампа или светодиодный источник света с козырьком и световым вентилятором - Идеально подходит для стационарного контроля - Инспекционное программное обеспечение Ersa ImageDoc v3 (базовая версия) в комплекте - Габариты (ШхДхГ) в мм: 500 x 520 x 400 - Масса в кг: 5 - Конструкция: литой алюминий, ось Z с быстрой/точной регулировкой на креплении для инспекционной оптики ERSASCOPE - Антистатическое исполнение (y/n): да - Соединения: Волоконно-оптический световод с разъемом LEMO для оптики ERSASCOPE и 15-мм разъемом для источника света, дополнительный световод длиной 1000 мм для световой щетки, встроенный кабель для подключения камеры USB 2.0 (USB-A/Mini-USB)
