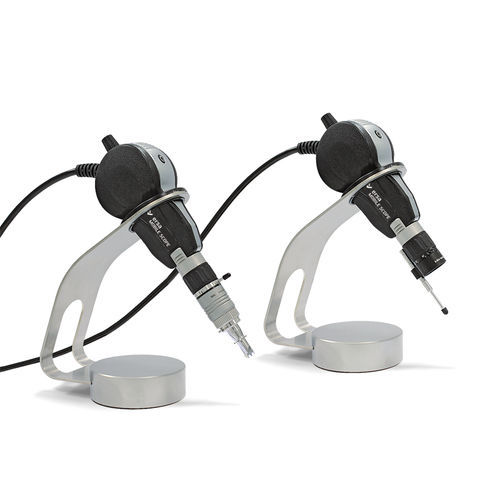

Система контроля с камерой MOBILE SCOPE

оптическаяцифроваяLED

Система с ручным управлением для быстрого контроля скрытых паяных соединений Компактный, портативный видеомикроскоп для контроля паяных соединений при производстве электроники. Он предназначен для оптического контроля и цифровой регистрации изображений, а также выполнения измерительных задач на паяных соединениях шариковых решеток (BGA), μBGA, CSP и флип-чипов. - Мобильная инспекционная система с двумя быстросменными объективами (в зависимости от комплектации): - 90° BGA-оптика (зазор около 280 мкм) - Оптика с макрозумом 0° - Быстрый ручной контроль скрытых паяных соединений - Встроенная светодиодная подсветка с регулируемой яркостью - Цветная N-MOS камера 5 мегапикселей, с USB-разъемом - Дополнительная светодиодная оптоволоконная подсветка в комплекте с оптикой BGA - Идеально подходит для контроля в постоянно меняющихся местах и для сервисного обслуживания - Инспекционное программное обеспечение Ersa ImageDoc v3 (базовая версия) входит в комплект поставки Высокая гибкость и скорость при ручной инспекции BGA, µBGA, CSP, FlipChip, CGA и step-through на соединениях THT. Позволяет оценить заполнение пяты в QFP, SOIC и других устройствах с заделкой под крыло, длину смачивания и внутреннее смачивание в PLCC и устройствах с J-образной заделкой. - Габариты (ДхШхГ) мм: 114 x 36 x 51 (без кабеля) - Масса в г: 210 - Принцип работы: интегрированная оптическая система со встроенной камерой и светодиодным источником света - Конструкция: пластик, встроенный объектив с полем зрения 3 мм, встроенный светорегулятор (генерация света в оптике) - Регулировка освещенности: потенциометр (0-100%) - Характеристики подсветки: светодиодная подсветка холодного света (опция), отдельно ручная, со световой щеткой и регулировкой интенсивности света
