Электрохимический датчик кислорода O2

в режиме реального времени

Обзор продукта
Умный картридж, разработанный Kunak, который интегрирует датчик, способный точно и надежно измерять уровни кислорода.

• ТЕХНОЛОГИЯ GasPlug | ПАТЕНТОВАННЫЙ ДИЗАЙН

Где он находится?
Кислород (O₂) — это важный газ, который составляет примерно 20,9% объема атмосферного воздуха на уровне моря. Он довольно равномерно распределен в тропосфере и жизненно важен для биологических процессов, таких как клеточное дыхание.
Он также присутствует во многих химических соединениях и играет роль в естественных реакциях окисления, таких как горение и разложение органического вещества. Кроме того, он растворяется в водоемах, где он жизненно важен для водной жизни.

Зачем его измерять?
Измерение уровней кислорода является ключом к обеспечению безопасных и здоровых условий в промышленных, городских и природных средах. Концентрации ниже 19,5% могут указывать на кислород-дефицитные атмосферы, которые потенциально опасны для жизни человека, в то время как высокие уровни выше 23,5% значительно увеличивают риск возгорания и взрыва, особенно в присутствии легковоспламеняющихся материалов.
Аномальные концентрации также могут сигнализировать о процессах горения, утечках газа, вытесняющих кислород, или сбоях в системах вентиляции. С экологической точки зрения, мониторинг кислорода помогает оценить качество воздуха и динамику атмосферного обмена.

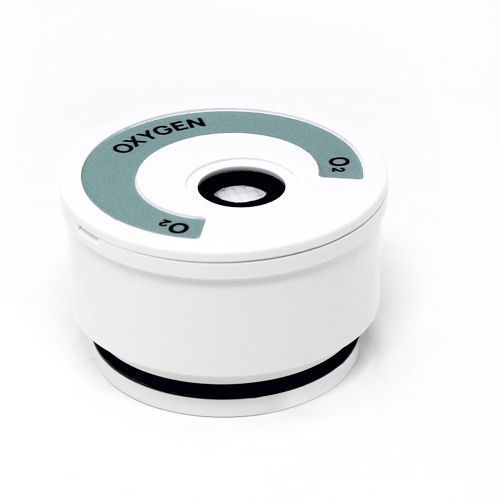

Картридж O₂
Картридж кислорода включает высокоточный электрохимический датчик, разработанный для измерения типичных концентраций в окружающем воздухе — около 20,9% — а также небольших отклонений, вызванных промышленными процессами, вытеснением газа или другими атмосферными изменениями.
Этот картридж обладает высокой стабильностью, оснащен передовым алгоритмом для компенсации температуры и влажности и может работать более четырех лет в неэкстремальных условиях. Со временем может возникнуть небольшое смещение, которое можно легко скорректировать с помощью инструмента удаленной калибровки, доступного на платформе Kunak Cloud.

Технические характеристики
Тип: Электрохимический
Единица измерения: %
Диапазон измерения: 0 – 30 %
Разрешение: 1 ppb
Диапазон рабочей температуры: -30 до 50ºC
Рекомендуемый диапазон RH: 0 до 99 %RH (короткие периоды)
Срок службы: > 4 года
Гарантийный диапазон: 50 %
Предел обнаружения (LOD): -
Повторяемость: -
Время отклика: < 10 сек
Типичная точность (MAE): ±3 %
Типичная точность R²: NA
Типичный наклон: NA
Типичный перехват (a): NA
DQO - Типичный U(exp): NA
Типичная внутримодельная изменчивость: 0.1 %

• Диапазон измерения: диапазон концентрации, измеряемый датчиком.
• Разрешение: наименьшая единица измерения, которую может указать датчик.
• Диапазон рабочей температуры: температурный интервал, в котором датчик рассчитан на безопасную работу и предоставление измерений.
• Диапазон рабочей влажности: интервал влажности, в котором датчик рассчитан на безопасную работу и предоставление измерений.
• Рекомендуемый диапазон RH: рекомендуемый диапазон относительной влажности для оптимальной работы датчика. Продолжительное воздействие за пределами рекомендуемого диапазона может повредить картридж.
• Срок службы: период времени, в течение которого датчик может эффективно и точно работать в нормальных условиях.
• Гарантийный диапазон: диапазон концентрации, покрываемый гарантией Kunak.
• LOD (Предел обнаружения): измеряется в лабораторных условиях при 20ºC и 50% RH. Предел обнаружения — это минимальная концентрация, которая может быть обнаружена как значительно отличающаяся от нуля, рассчитанная в соответствии с технической спецификацией CEN/TS 17660.
• Повторяемость: измеряется в лабораторных условиях при 20ºC и 50% RH. Согласованность результатов последовательных измерений одной и той же меры, проведенных в одних и тех же условиях измерения, на основе метрики технической спецификации CEN/TS 17660.
• Время отклика: время, необходимое датчику для достижения 90% от окончательного стабильного значения.
• Типичная точность - R²: статистика, полученная между почасовыми измерениями устройства и эталонными приборами в полевых испытаниях от 1 до 8 месяцев при температуре от -10 до +30ºC в разных странах.
• Типичная точность: для регулируемых загрязнителей это средняя абсолютная ошибка (MAE), полученная между почасовыми измерениями устройства и эталонными приборами в полевых испытаниях от 1 до 8 месяцев при температуре от -10 до +30ºC в разных странах. Для других загрязнителей это ожидаемая ошибка измерения при считывании.
• DQO - Типичный U(exp): цель качества данных, выраженная как расширенная неопределенность в предельном значении, полученная между почасовыми измерениями устройства и эталонными приборами для 1 до 8 месяцев полевых испытаний при температуре от -10 до +30ºC в разных странах, основанная на метрике Европейской директивы по качеству воздуха 2024/2881 и технической спецификации CEN/TS 17660.
• Типичная внутримодельная изменчивость: рассчитывается как стандартное отклонение средних значений трех датчиков в полевых испытаниях от 1 до 8 месяцев при температуре от -10 до +30ºC в разных странах.
