Датчик метана CH4

перестраиваемая диодная лазерная абсорбционная спектроскопиядля контроля качества воздухадля измерения в реальном времени

Обзор продукта

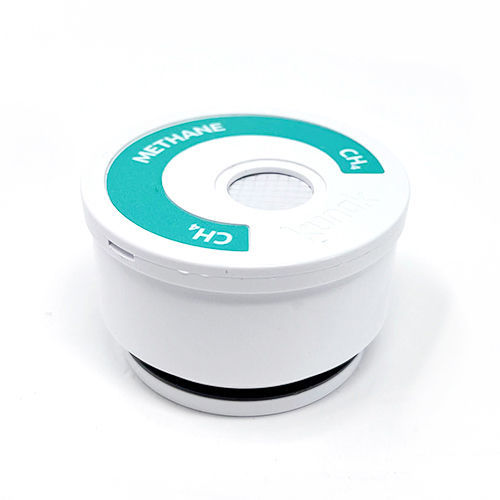

Умный картридж, разработанный Kunak, который интегрирует датчик, способный точно и надежно измерять уровни метана (CH4).

• ТЕХНОЛОГИЯ GasPlug | ПАТЕНТОВАННЫЙ ДИЗАЙН

Где он встречается?
Метан (CH4) является наиболее распространенной органической молекулой в атмосфере и одним из важнейших парниковых газов. Он бесцветен, без запаха и нерастворим в воде. Основные антропогенные источники выбросов связаны с производством и транспортировкой угля, природного газа и нефти. Выбросы CH4 также происходят от животноводства и других сельскохозяйственных практик, использования земель и полигонов твердых отходов. Другие природные источники включают восстановленные, анаэробные участки болот и участки экосистем, подвергающихся органическому разложению.
Почему это вредно?
Высокие уровни CH4 могут привести к проблемам со зрением, потере памяти, тошноте, рвоте и головной боли. В тяжелых случаях могут возникнуть изменения дыхания и сердечного ритма, проблемы с равновесием, онемение и потеря сознания. Длительное или массовое воздействие может привести к смерти. CH4 способствует образованию тропосферного озона и загрязнению частицами. Кроме того, метан является гораздо более мощным парниковым газом, чем CO2, и значительно способствует глобальному потеплению и изменению климата.
Опции картриджа CH4
Доступны различные опции для мониторинга метана, каждая из которых предназначена для различных приложений и диапазонов измерений:

• Картридж (Тип C): современный датчик, разработанный для приложений, требующих высокочувствительного мониторинга CH4. Этот датчик обеспечивает точные измерения от низких концентраций (2 ppm) до 300 ppm. Его компактный дизайн, экономическая эффективность и передовые характеристики делают его идеальным решением для непрерывного мониторинга и обнаружения утечек. Этот датчик чувствителен к концентрациям H2S (> 100 ppb); поэтому рекомендуется установить картридж H2S в том же устройстве, чтобы исправить это вмешательство и обеспечить точные измерения CH4.
• Метановый лазерный модуль (Тип D): используя технологию спектроскопии поглощения настраиваемого диодного лазера (TDLAS), этот модуль (320 x 150 x 120 мм) обеспечивает исключительную точность измерений метана с диапазоном от суб-ppm уровней до 1,000 ppm. Его уникальная селективность для метана, свободная от помех других газов, водяного пара или пылевых частиц, делает его передовым решением для отраслей, требующих наивысшей точности.

Технические характеристики
Тип: N.A. (C) / TDLAS (D)
Единица измерения: мг/м³, ppm
Диапазон измерения: 2 – 300 ppm (C), 0 – 1,000 ppm (D)
Разрешение: 0,01 ppm (C), 0,1 ppm (D)
Диапазон рабочей температуры: -30 до 60ºC
Диапазон рабочей влажности: 10 до 99 %RH (C), 0 до 98 %RH (D)
Рекомендуемый диапазон влажности: 15 до 90 %RH (C)
Срок службы: > 24 месяца (C), > 5 лет (10 лет от производителя) (D)
Гарантийный диапазон: 10,000 ppm
Предел обнаружения (LOD): < 0,05 ppm
Повторяемость: < 0,35 ppm (C), < 0,30 ppm (D)
Время отклика: < 120 сек (C), < 30 сек (D)
Типичная точность: ±1 ppm + 10% от показания (C), ±0,5 ppm + 1% от показания (D)
Типичная точность R²: > 0,85 (C), > 0,90 (D)
Типичный наклон: —
Типичный перехват (a): —
DQO - Типичный U(exp): —
Типичная внутримодельная изменчивость: < 0,3 ppm (C)

Характеристики / Технические характеристики

• ТЕХНОЛОГИЯ GasPlug | ПАТЕНТОВАННЫЙ ДИЗАЙН
• Диапазон измерения: 2 – 300 ppm (C), 0 – 1,000 ppm (D)
• Разрешение: 0,01 ppm (C), 0,1 ppm (D)
• Рабочая температура: -30 до 60ºC
• Рабочая влажность: 10 до 99 %RH (C), 0 до 98 %RH (D)
• Рекомендуемая влажность: 15 до 90 %RH (C)
• Срок службы: > 24 месяца (C), > 5 лет (D)
• Гарантийный диапазон: 10,000 ppm
• Предел обнаружения: < 0,05 ppm
• Повторяемость: < 0,35 ppm (C), < 0,30 ppm (D)
• Время отклика: < 120 сек (C), < 30 сек (D)
• Типичная точность: ±1 ppm + 10% (C), ±0,5 ppm + 1% (D)
• Типичная точность R²: > 0,85 (C), > 0,90 (D)
• Типичная внутримодельная изменчивость: < 0,3 ppm (C)
