Спектрофотометр видимого диапазона CM-1 series

bluetoothUSBс матрицей диодов

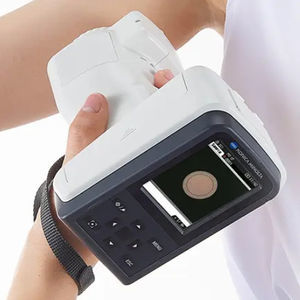

Обзор Спектрофотометры Konica Minolta CM-17d и CM-16d — это вертикальные портативные приборы для измерения цвета, предназначенные для широкого спектра областей применения, включая пластмассы, бытовую электронику, краски и покрытия, средства личной гигиены, интерьер автомобилей, упаковку, строительные материалы и многое другое. Они пришли на смену моделям CM-700d и CM-600d и отличаются повышенной точностью, повторяемостью, более высокой скоростью измерения и удобством в эксплуатации. Основные характеристики

• Высокая межприборная согласованность и высокая повторяемость для обеспечения единообразной передачи информации о цвете по всей цепочке поставок.
• Высокая скорость измерения: прибл. 0,7 с (SCI или SCE).
• Разнообразные измерительные апертуры для образцов разных размеров, включая фигурные или изогнутые поверхности; опции MAV и SAV.
• Видоискатель камеры (предварительный просмотр в реальном времени) на модели CM-17d для удобного позиционирования при измерении.
• Дополнительный модуль беспроводной локальной сети/Bluetooth для передачи данных и подключения.
• Резьбовое отверстие/отверстие для штатива на передней панели для крепления нестандартных адаптеров, приспособлений или манипуляторов; доступен дополнительный адаптер/приспособление для измерений в перевернутом положении.
• Новая подставка для CM-17d, позволяющая выполнять калибровку по нулю и зарядку; специальное отделение для хранения белого калибровочного колпачка.
• Поддерживаемое программное обеспечение: инструмент настройки CM-CT1 для настройки и стандартизации; дополнительно — SpectraMagic NX2 (расширенные цветовые формулы, пользовательские источники света, шаблоны контроля качества, маркировка и т. д.).
• Функция анализа и регулировки длины волны (WAA) для регулярных проверок работоспособности и коррекции сдвига длины волны.

Доверие со стороны промышленности Используется для контроля качества цвета и анализа в различных отраслях промышленности, требующих точных измерений цвета и надёжного согласования результатов между приборами. Области применения

• Пластмассы
• Краски и покрытия
• Потребительская электроника
• Средства личной гигиены
• Интерьер автомобилей
• Упаковка
• Строительные материалы

Характеристики / технические спецификации

• Модель: CM-17d (и) CM-16d
• Система освещения/обзора: di:8°, de:8° (диффузное освещение: угол обзора 8°); переключаемый режим SCI (с учетом зеркального компонента) / SCE (без учета зеркального компонента)
• Применимые стандарты: соответствует ISO 7724/1, CIE № 15 (2004), ASTM E 1164 (SCI), DIN 5033, часть 7, JIS Z 8722, условие c
• Интегрирующая сфера: Ø 40 мм
• Детектор: двойная матрица из 32 кремниевых фотодиодов
• Устройство спектрального разделения: Плоская дифракционная решетка
• Диапазон длин волн: от 400 нм до 700 нм
• Шаг измерения длин волн: 10 нм
• Половина полосы пропускания: прибл. 10 нм
• Диапазон коэффициента отражения: от 0 до 175%; Разрешение: 0,01 %
• Источник света: импульсная ксеноновая лампа (с УФ-фильтром)
• Время измерения: прибл. 0,7 с (SCI или SCE, от нажатия кнопки до завершения)
• Минимальный интервал между измерениями: около 1,5 с (режим SCI или SCE)
• Работоспособность аккумулятора: около 2 000 измерений (около 1 000 при использовании дополнительного модуля WLAN/Bluetooth) с интервалом 10 секунд при температуре 23 °C со специальной литиевой батареей, без использования электронного видоискателя
• Площадь измерения / площадь освещения: MAV: Ø8 мм / Ø11 мм; SAV (только для CM-17d): Ø3 мм / Ø6 мм (заменяемая маска-мишень и переключаемое положение линзы)
• Повторяемость: CM-17d: стандартное отклонение в пределах ΔE*ab 0,02 (белая калибровочная пластина, измеренная 30 раз с интервалом 5 с); CM-16d: стандартное отклонение в пределах ΔE*ab 0,04
• Межприборное согласие (IIA): CM-17d: в пределах ΔE*ab 0,12 (среднее значение по 12 цветным плиткам BCRA серии II, MAV SCI); CM-16d: в пределах ΔE*ab 0,20
• Дисплей: 2,7-дюймовый цветной TFT-ЖК-дисплей с возможностью переключения в портретный режим просмотра
• Внутренняя проверка работоспособности: технология WAA (Wavelength Analysis & Adjustment)
• Интерфейс: USB 2.0; опционально WLAN (IEEE 802.11 b/g/n) и Bluetooth (вер. 4.1, совместимый с SPP) через дополнительный модуль
• Функция видоискателя камеры: с использованием встроенной камеры; изображения могут отображаться на дисплее (только для CM-17d)
• Наблюдатель: поддерживаются стандартные наблюдатели 2° и 10°
• Источники света: A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65, LED-B1..B5, LED-BH1, LED-RGB1, LED-V1, LED-V2, а также пользовательские источники света (макс. 3 типа) — возможна одновременная оценка с использованием двух источников света (для пользовательских требуется дополнительный модуль SpectraMagic NX2 Pro)
• Элементы отображения: колориметрические значения/график, значения цветового различия/график, спектральный график, оценка «прошел/не прошел», псевдоцвет
• Цветовые пространства: L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, Манселл (C)
• Показатели: MI, WI, YI, яркость по ISO, WI/Tint, сила тристимула, непрозрачность, шкала серого, значение блеска, пользовательский индекс (требуется инструмент настройки CM-CT1 и действующая лицензия SpectraMagic NX2), чернота (My), насыщенность черного (Mc), подтон (dM)
• Уравнения цветового отклонения: ΔE*ab (CIE1976), ΔE*94 (CIE1994), ΔE00 (CIEDE2000), CMC (l:c), Hunter ΔE, DIN99o, FMC-2, ΔE*94 (Special) (доступны специальные режимы ΔE)
• Память данных: 1 000 наборов данных целей + 5 000 наборов данных образцов
• Питание: питание от сети через адаптер переменного тока USB Type-C (совместимый с Power Delivery, 15 Вт и более); съёмный литий-ионный аккумулятор; зарядка через шину USB (при установленном аккумуляторе)
• Время зарядки: прибл. 3,5 ч (быстрая зарядка) / прибл. 6 ч (стандартная)
• Размеры (Ш×В×Г): Прибл. 79 × 230 × 128 мм
• Вес: CM-17d прибл. 700 г (с аккумулятором); CM-16d — прибл. 660 г (с аккумулятором)
• Рабочая температура / влажность: температура от 5 до 40 °C; относительная влажность не более 80 % (при 35 °C) без образования конденсата
• Температура / влажность хранения: Температура от 0 до 45 °C; относительная влажность не более 80 % (при 35 °C) без образования конденсата
• Дополнительные примечания: Функция видоискателя камеры доступна только на модели CM-17d; для работы с WLAN/Bluetooth требуется дополнительный аксессуар CM-A300; функция WAA предоставляется бесплатно в течение первого года после покупки и может быть продлена посредством сервисного обслуживания/калибровки.
