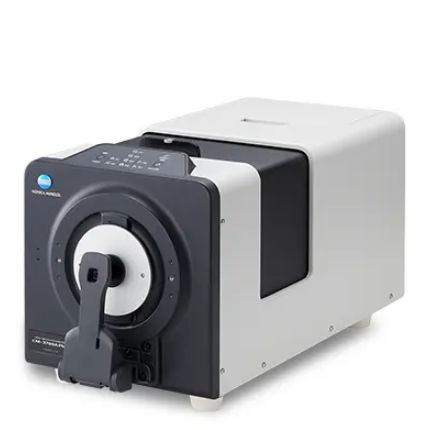

Цветной спектрофотометр CM-3700A Plus

ксеноновыйв отраженном светес приводом

Обзор продукта Спектрофотометр Konica Minolta CM-3700A Plus устанавливает новый стандарт в области настольной спектрофотометрии благодаря передовым технологиям, обеспечивающим точные и надежные измерения цвета. Являясь новейшей флагманской моделью компании Konica Minolta, этот прибор развивает наследие своего предшественника (CM-3700A), обеспечивая повышенную повторяемость результатов, межприборное согласие ΔE*ab не более 0,08, а также улучшенные характеристики измерения для непрозрачных, прозрачных, полупрозрачных и флуоресцентных образцов. Прибор поддерживает применение в области научных исследований и разработок, контроля качества, а также компьютерного цветового согласования в таких отраслях, как бытовая электроника, средства личной гигиены и косметика, краски и покрытия, пластмассы, строительные материалы, текстиль, продукты питания и напитки, а также фармацевтика. Основные возможности

• Одновременное измерение SCI (с учетом зеркального отражения) и SCE (без учета зеркального отражения) для повышения производительности.
• Повышенная повторяемость, включая очень высокую точность измерения белого цвета и улучшенную точность измерения черного и темных цветов.
• Функция видоискателя камеры для точного позиционирования образца и возможность сохранения изображений вместе с данными измерений.
• Датчик температуры и влажности окружающей среды, а также термометр для образца, позволяющие фиксировать условия окружающей среды и температуру поверхности образца при измерениях.
• Функция анализа и регулировки длины волны (WAA) для внутренней проверки работоспособности и коррекции сдвига длины волны во время калибровки.
• Просторная камера для измерения коэффициента пропускания и встроенное хранилище для аксессуаров для удобства использования.

Характеристики (подробно)

• Высокая межприборная согласованность (IIA): ∆E*ab < 0,08 (среднее значение по 12 цветным плиткам BCRA серии II; LAV/SCI).
• Высокая повторяемость: белый в пределах ∆E*ab 0,005; черный в пределах ∆E*ab 0,02.
• Возможность одновременного измерения в режимах SCI и SCE.
• Несколько измерительных зон: SAV, MAV, LMAV, LAV и режим пропускания.
• Функция видоискателя камеры (захват и просмотр изображений с помощью дополнительного программного обеспечения, такого как SpectraMagic NX2).
• Датчик температуры окружающей среды и термометр для образца (измерение температуры образца применимо при измерении коэффициента отражения).
• Встроенный отсек для хранения принадлежностей.
• Функция анализа и корректировки длины волны (WAA) для диагностики и корректировки сдвигов длины волны.

Технические характеристики (таблица) Система освещения/наблюдения | Коэффициент отражения: di:8°, de:8° (диффузное освещение/угол обзора 8°); Возможность переключения между режимами SCI и SCE и их одновременного использования; соответствует стандартам CIE № 15 (2004), ISO 7724/1, ASTM E 1164, DIN 5033 Teil 7 и JIS Z 8722, условие c. Система освещения/наблюдения | Коэффициент пропускания: di: 0°, de: 0° (диффузное освещение/угол обзора 0°); Соответствует стандартам CIE № 15 (2004), ASTM E 1164, DIN 5033 Teil 7 и JIS Z 8722, условие g. Размер интегрирующей сферы | Ø152 мм / 6 дюймов Детектор | 38-элементная матрица кремниевых фотодиодов Устройство спектрального разделения | Дифракционная решетка Диапазон длин волн | от 360 до 740 нм Шаг длин волн | 10 нм Половина полосы пропускания | в среднем около 14 нм Диапазон измерения | от 0 до 200%; Разрешение: 0,001 % Источник света | Импульсная ксеноновая дуговая лампа Площадь измерения/освещения | Коэффициент отражения: переключаемый между режимами SAV, MAV, LMAV и LAV. SAV: измерение 3×5 мм / освещение 5×7 мм. MAV: зона измерения ø8 мм / зона освещения ø11 мм. LMAV: зона измерения ø16 мм / зона освещения ø20 мм. LAV: зона измерения ø25,4 мм / зона освещения ø28 мм. Зона измерения/освещения | Пропускание: прибл. Ø20 мм / ø25 мм Повторяемость | Белый: стандартное отклонение колориметрических значений в пределах ΔE от 0,005; стандартное отклонение спектрального коэффициента отражения в пределах 0,05 % (30 измерений с интервалом 10 с после калибровки по белому). Чёрный: стандартное отклонение колориметрических значений в пределах ΔE от 0,02; стандартное отклонение спектрального коэффициента отражения в пределах 0,02 % (30 измерений с интервалом 10 с после калибровки по белому на чёрной плитке BCRA серии II, коэффициент отражения 1 %). Согласованность между приборами | В пределах ΔE*ab 0,08 (среднее значение по 12 цветным плиткам BCRA серии II; LAV/SCI в сравнении с эталонным телом в стандартных условиях измерения Konica Minolta). Настройка УФ | УФ-отсекающий фильтр: 400 нм; плавная регулировка под управлением компьютера в диапазоне 0,0%–100,0% (1000 шагов). Измерение температуры образца | Точность в пределах рабочего диапазона температур и влажности: SAV: ±1,2 °C; LMAV, MAV: ±0,8 °C; LAV: ±0,5 °C. Время измерения | SCI или SCE: прибл. 2 с; SCI или SCE с измерением температуры образца: прибл. 4,5 с; SCI+SCE: прибл. 5 с; SCI+SCE с измерением температуры образца: прибл. 5 с; коэффициент пропускания: прибл. 2 с. Минимальный интервал между измерениями | SCI или SCE: прибл. 3 с; SCI или SCE с измерением температуры образца: прибл. 5 с; SCI+SCE: прибл. 6 с; SCI+SCE с измерением температуры образца: прибл. 6 с; коэффициент пропускания: прибл. 3 с. Камера для измерения коэффициента пропускания | Максимальная толщина образца: прибл. 50 мм; максимальная длина образца: неограниченная при открытой крышке камеры; доступны дополнительные держатели для листов или емкостей с жидкостью. Функция видоискателя камеры | Используется встроенная камера; изображение можно просматривать и копировать с помощью дополнительного программного обеспечения, такого как SpectraMagic NX2. Внутренняя проверка работоспособности | Технология WAA (анализ и настройка длины волны). Датчик температуры окружающей среды | Да. Интерфейс | USB 2.0. Питание | Специальный адаптер переменного тока. Размеры (В × Ш × Г) | Прибл. 307 (В) × 271 (Ш) × 600 (Г) мм. Вес | Прибл. 20,0 кг. Диапазон рабочих температур и влажности | Температура: от 13 до 33 °C; относительная влажность: не более 80 % (при 33 °C) без образования конденсата. Диапазон температур и влажности при хранении | Температура: от 0 до 40 °C; относительная влажность: не более 80 % (при 35 °C) без образования конденсата. Стандартные принадлежности | Белая калибровочная пластина; эталонные маски (SAV, MAV, LMAV, LAV); коробка для нулевой калибровки; USB-кабель (3 м); адаптер переменного тока. Дополнительные принадлежности | Программное обеспечение для работы с цветовыми данными SpectraMagic NX2; держатель образцов для измерения коэффициента пропускания; кюветы (стеклянные 2 мм, 10 мм, 20 мм); пластиковые кюветы (2 мм, 10 мм, 20 мм); Пластина для нулевой калибровки пропускания; Цветовые пластины; Зелёная плитка; Пылезащитный чехол. Примечания Функция WAA: предоставляется бесплатно в течение первого года после покупки; для дальнейшего использования после истечения первого года требуется обслуживание/калибровка прибора. Технические характеристики могут быть изменены без предварительного уведомления. Характеристики / технические данные

• Модель: CM-3700A Plus
• Режимы измерения: коэффициент отражения (di:8°, de:8°) и коэффициент пропускания (di:0°, de:0°); переключаемые и одновременные режимы SCI и SCE
• Диапазон длин волн: 360–740 нм; шаг 10 нм; полоса пропускания ≈14 нм
• Детектор: 38-элементная матрица кремниевых фотодиодов; спектральное разделение: дифракционная решетка
• Интегрирующая сфера: Ø152 мм / 6 дюймов
• Измерительные зоны: SAV (3×5 мм), MAV (ø8 мм), LMAV (ø16 мм), LAV (ø25,4 мм); Коэффициент пропускания прибл. Ø20/ø25 мм
• Повторяемость: для белого цвета ΔE*ab в пределах 0,005; для черного ΔE*ab в пределах 0,02
• Согласованность между приборами: в пределах ΔE*ab 0,08 (12 плиток BCRA, LAV/SCI)
• Источник света: импульсная ксеноновая дуговая лампа
• Интерфейс: USB 2.0; Питание: специальный адаптер переменного тока
• Габаритные размеры: прибл. 307 × 271 × 600 мм; Вес: прибл. 20,0 кг
• Условия эксплуатации: 13–33 °C, относительная влажность ≤80 % (при 33 °C), без конденсации
