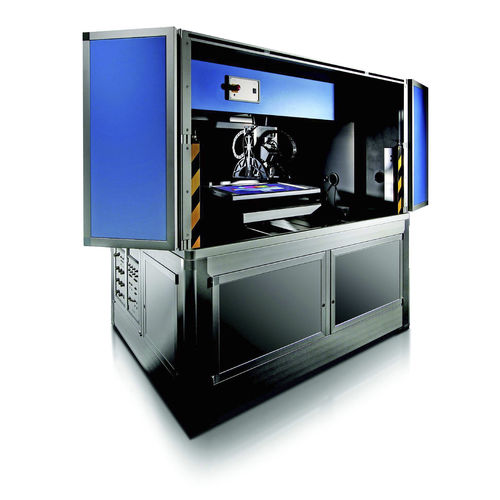

DMS 903 идеально подходит для фотометрического и колориметрического анализа больших дисплеев. Измерительная система основана на 6-осевом гониометре для определения угловых характеристик и используется при контроле качества, а также в научно-исследовательских и опытно-конструкторских работах. Она позволяет анализировать образцы испытаний с диагональю до 1500 мм (прибл. 60'') и площадью измерения 750 мм (прибл. 30'').
Особенности
- Характеристика эмиссионных, трансмиссионных, отражающих и трансфлективных дисплеев
- 6 моторизированных осей для просмотра-углового сканирования и сканирования поверхностей образцов, без вращения образца испытания во время измерений
- Дополнительный массивный спектрометр для точных радиометрических и фотометрических измерений
- Анализ всех фотометрических и колориметрических характеристик как функции угла обзора, электрического привода, времени и температуры (опционально с принудительной камерой контроля температуры воздуха)
- Дополнительное зеркальное освещение для оценки отражающих характеристик (например, BRDF) и источник рассеянного света с регулируемым диаметром (от 1° до 15°) для моделирования окружающего освещения
Спецификации
DMS 903
Гониометр / Позиционирование: 6 моторизованных осей (наклон, азимут и регулировка высоты измерительной головки, x-y позиционирование, наклон устройства отражающей подсветки)
Максимальный размер образца
(Д х Ш): 1300 х 1600 мм (диагональ 72 дюйма для панели 16:9) для измерения по центру;
650 x 1100 мм (диагональ 50 дюймов для панели 16:9) для полного диапазона сканирования по x-y
Максимальная траверса: 600 х 450 мм
Максимальная толщина образца: 280 мм
Выравнивание образца : Горизонтальное (без вращения образца во время измерения)
Детекторы : Фотометр PMT 3 (стандарт);
Спектрометр (опция)
---
