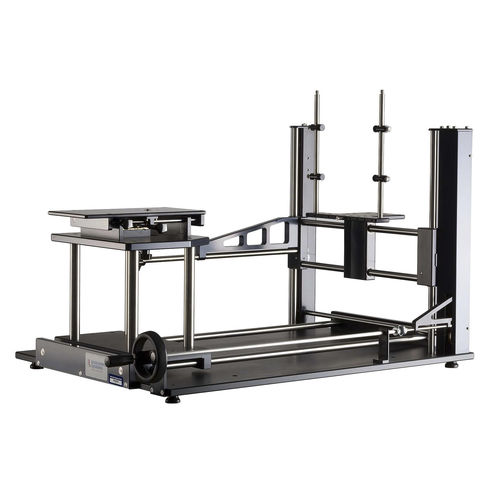

Системный позиционер DTS 400 идеально подходит как для фотометрического, так и для радиометрического анализа дисплеев. Позиционер системы DTS 400 компании Instrument Systems является одним из наиболее полезных и функциональных компонентов фотометрического измерительного оборудования. Это многофункциональная стойка, которая позволяет пользователям вручную позиционировать различные испытательные образцы и измерительные устройства во время фотометрической и радиометрической оценки дисплеев.
Для горизонтального и вертикального позиционирования тестируемого объекта устройство оснащено удобным креплением по X-Y. Вместо этого прибор, используемый для измерения, устанавливается на другую платформу, что позволяет при движении по оси Z добиться точной фокусировки на исследуемом объекте. Эти две функции встроены в блок, который отличается стабильностью и прочностью и предотвращает смещение и случайные измерения.
Дополнительная информация
- ДТС 140
- LumiCam 1300
- ТОП-200
Спецификации
Модель: DTS-400-110
Диапазон перевода (X,Y,Z) : 855 x 586 x 512 мм
Воспроизводимость: ± 0,013 мм
Движение на этапе тестирования
Горизонтальная (ось X): 162 мм с каждой стороны от центра
Вертикальная (ось Y): 167 мм (мин) - 510 мм (макс.)
Масса испытуемого изделия: до 25 кг с центром тяжести над ступенью
Фокусирующая платформа
Длина фокусировки (Z-ось): от 100* до 582 мм
Строительство
Материал: Алюминий черный анодированный
*Расстояние от этапа испытания изделия до крепления UNC 1/4 на фокусировочной платформе
---
