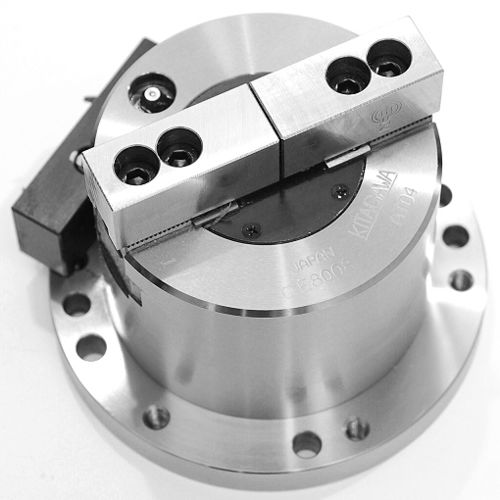

Пневматический захват AT seriesгибкий2 губкидля деталей
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Привод
- пневматический
- Тип
- гибкий
- Количество губок
- 2 губки
- Применение
- для деталей
- Опции
- точный, под давлением
- Сила сцепления
7 500 N
- Ход
5,2 mm, 6,3 mm
(0,205 in, 0,248 in)
Описание
Обзор
2-кулачковый зажим для детали 110 мм с встроенным пневмоцилиндром. Высокая точность и значительная сила зажима обеспечивают стабильность при механической обработке и резке.
Ключевые характеристики
Дополнительная информация
Технические характеристики продукта
Технические данные
2-кулачковый зажим для детали 110 мм с встроенным пневмоцилиндром. Высокая точность и значительная сила зажима обеспечивают стабильность при механической обработке и резке.
Ключевые характеристики
- Ход кулачка (диаметр) (мм): 5,2
- Диапазон захвата (мм): мин 9 — макс 110
- Сила захвата (kN): 7,5 (при 0,6 MPa)
- Масса (кг): 6,9 (с Soft Top Jaws)
- Макс. пневматическое давление (MPa): 0,6
- Совместимые мягкие кулачки: SB04A1T (Standard / Extra Tall)
- Потребление воздуха (N): 0,40 (при 0,6 MPa, ход поршня на 10 мм)
Дополнительная информация
- Сила зажима варьируется в зависимости от конфигурации кулачков и геометрии детали.
- Потребление воздуха указано при 0,6 MPa на каждые 10 мм хода поршня.
Технические характеристики продукта
- Линейка моделей: AT04 | AT06 | AT08 | AT10
- Ход кулачка (диаметр) (мм): 5,2 | 5,2 | 6,3 | 6,3
- Сила захвата (kN) (при 0,6 MPa): 7,5 | 21 | 33 | 48
- Макс. диаметр захвата (мм): 110 | 165 | 210 | 254
- Мин. диаметр захвата (мм): 9 | 31 | 41 | 61
- Масса нетто (кг) (с Soft Top Jaws): 6,9 | 15 | 26,7 | 40,8
Технические данные
- Модель: AT04
- Обозначение: 110 мм 2-кулачковый зажим с встроенным пневмоцилиндром
- Совместимые мягкие кулачки: SB04A1T (болты для установки кулачков не включены)
- Данные по воздуху: потребление 0,40 N (при 0,6 MPa, ход поршня на 10 мм)
- SKU: at04
- Наличие: В наличии
