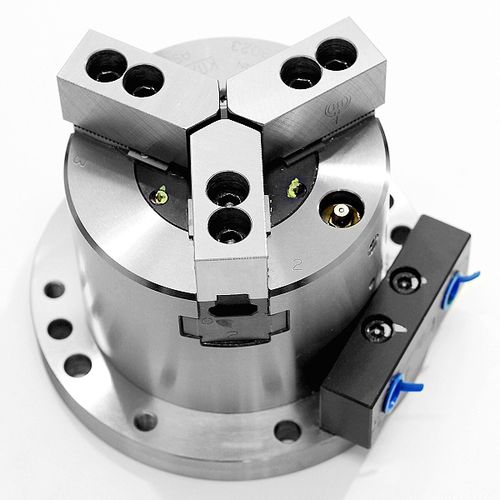

Автоматический токарный патрон AS series

трехкулачковыйстационарныйс зажимом

Обзор продукта
110 мм стационарный зажим с встроенным пневмоцилиндром. Стандартный стационарный зажим Kitagawa, разработан для высокой точности и большой силы зажима, обеспечивающей стабильную обработку и резку.

Ключевые характеристики

• Высокая точность и большая сила зажима для стабильных операций резки.
• Ход кулачков (диаметр) (мм): 5,2
• Сила зажима (kN): 7,5 (при 0,6 MPa)
• Вес (kg): 7,3
• Макс. давление воздуха (MPa): 0,7
• Подходящая мягкая губка: SB04B1 (Standard / Extra Tall)
• Диапазон зажима по диаметру (мм): 10 - 110 (мин. 8 мм; макс. 110 мм)
• Потребление воздуха (N): 0,22 (при 0,6 MPa, ход поршня на каждые 10 мм)

Дополнительная информация
Сила зажима изменяется в зависимости от положения кулачков и геометрии заготовки. Потребление воздуха указано при 0,6 MPa и измеряется на каждые 10 мм хода поршня. Мягкие губки и крепеж продаются отдельно.

Технические характеристики продукта
Модели: AS04 | AS06 | AS08 | AS10
Ход кулачков (диаметр) (мм): 5,2 | 5,2 | 6,3 | 6,3
Сила зажима (kN) (при 0,6 MPa): 7,5 | 21 | 33 | 48
Макс. пневматическое давление (MPa): 0,7 | 0,7 | 0,7 | 0,7
Макс. диаметр зажима (мм): 110 | 165 | 210 | 254
Мин. диаметр зажима (мм): 8 | 26 | 38 | 53
Масса нетто (kg): 7,3 | 16 | 27,7 | 42,5
Подходящие мягкие губки: Standard / Extra Tall (болты для крепления губок не включены)

Технические данные

• Модель: AS04
• Ход кулачков (мм): 5,2
• Сила зажима: 7,5 kN (при 0,6 MPa)
• Макс. пневматическое давление: 0,7 MPa
• Диапазон зажима по диаметру: 10 - 110 mm (мин. 8 mm; макс. 110 mm)
• Масса нетто: 7,3 kg
• Подходящая мягкая губка: SB04B1 (Standard / Extra Tall)
• Потребление воздуха: 0,22 N (при 0,6 MPa, ход поршня на каждые 10 мм)
• Встроенный пневмоцилиндр
• SKU: as04
