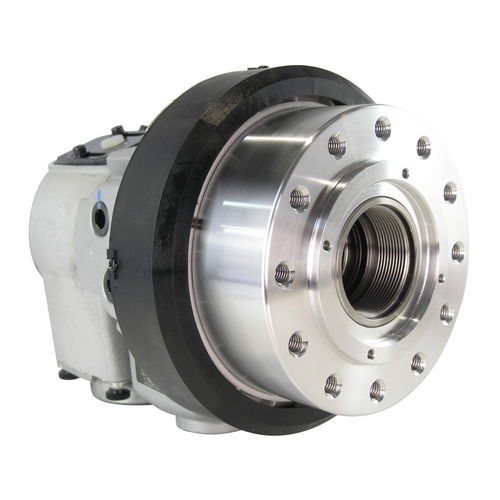

Гидравлический цилиндр S series

поршневыйдвойного действияс внутренним отверстием

Обзор
Гидравлический цилиндр с открытым центром S1246, проходное отверстие 46 мм, максимальная частота вращения до 7000 об/мин. Поршневые отверстия обработаны с высокой точностью, поставляются холодноработающие роторные соединения для долговременной беспроблемной работы. Компактная и лёгкая конструкция, совместим с патронами Kitagawa B-200 и B-206.

Ключевые характеристики

• Диаметр поршня: 125 мм
• Ход поршня: 15 мм
• Сила вытягивания (Pull): 33 kN
• Сила толкания (Push): 38 kN
• Макс. рабочее давление: 4 MPa
• Макс. скорость: 7000 об/мин
• Момент инертности: 0,019 kg·m2
• Масса нетто: 12,0 kg
• Общий утечка: 3,0 L/min

Технические характеристики (S1246)
Модель: S1246 | Диаметр проходного отверстия (мм): 46 | Ход поршня (мм): 15 | Диаметр поршня (мм): 125 | Площадь поршня (Push) (cm2): 100 | Площадь поршня (Pull) (cm2): 89 | Сила тяги (Push) (kN): 38 | Сила тяги (Pull) (kN): 33 | Макс. рабочее давление (MPa): 4 | Макс. скорость (min-1): 7000 | Момент инертности (kg·m2): 0,019 | Общая утечка (L/min): 3,0 | Масса нетто (kg): 12,0

Совместимость
Совместим с патронами Kitagawa B-200 и B-206.

Примечания

• Встроенный обратный клапан и предохранительный клапан
• Включает роторные соединения; поршневые отверстия обработаны с высокой точностью
