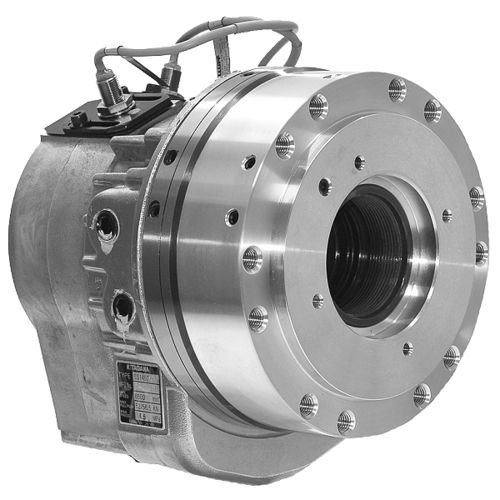

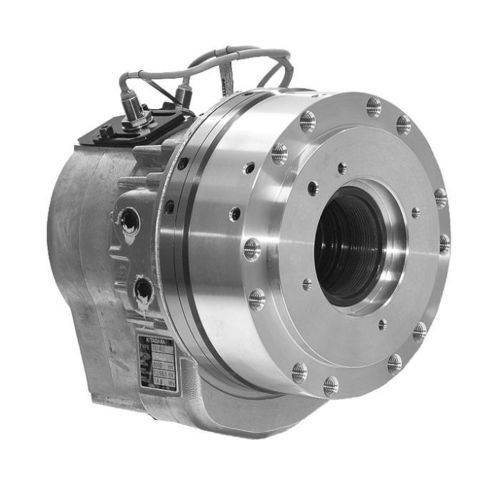

Гидравлический цилиндр SS series

поршневыйдвойного действияс высокой скоростью

Краткое описание
Компактный гидравлический цилиндр с открытым центром для сквозных шпиндельных применений, обеспечивает сквозное отверстие 46 мм, диаметр поршня 128 мм и ход 16 мм. Предназначен для компактной установки и высоких скоростей вращения.

Ключевые характеристики

• Диаметр поршня: 128 мм
• Ход поршня: 16 мм
• Диаметр сквозного отверстия: 46 мм
• Макс. рабочее давление: 4,5 MPa
• Макс. скорость: 8000 об/мин
• Усилие тяговой штанги (сторона толкания): 43,6 kN
• Усилие тяговой штанги (сторона тяги): 38,9 kN
• Площадь поршня (сторона толкания): 102,8 cm2
• Площадь поршня (сторона тяги): 91,5 cm2
• Момент инерции: 0,017 kg·m2
• Общий утечка: 3,0 L/min
• Масса нетто: 8,0 kg

Совместимость
Совместим с открытыми патронами Kitagawa B-200 и BB200, включая вариант B-206. Подходит для OEM и модернизационных применений, требующих сквозного отверстия шпинделя.

Технические характеристики

• Модель / SKU: SS1246K
• Диаметр сквозного отверстия: 46 мм
• Диаметр поршня: 128 мм
• Ход поршня: 16 мм
• Площадь поршня (сторона толкания): 102,8 cm2
• Площадь поршня (сторона тяги): 91,5 cm2
• Усилие (сторона толкания): 43,6 kN
• Усилие (сторона тяги): 38,9 kN
• Макс. рабочее давление: 4,5 MPa
• Макс. скорость: 8000 об/мин
• Момент инерции: 0,017 kg·m2
• Общий утечка: 3,0 L/min
• Масса нетто: 8,0 kg

Примечания
Точная обработка рабочих поверхностей и комплектные охлаждаемые вращающиеся соединения обеспечивают длительный срок службы и надёжную работу на высоких скоростях. Серия SS оптимизирована для компактной установки и обеспечивает примерно 30% сокращение длины по сравнению с серией S.
