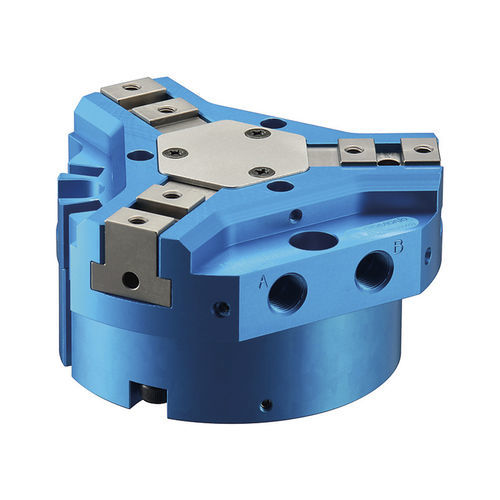

Пневматический захват NTS3 series

параллельный3 губкидля высоких нагрузок

Обзор продукта

• Стандартный пневматический параллельный захват с тремя губками, разработан для высокой силы захвата и компактной интеграции на роботе.
• Защита от стружки и конструкция, упрощающая обслуживание.
• Высокая сила захвата для стабильного перемещения тяжелых заготовок.
• Легкий и компактный корпус минимизирует дополнительную нагрузку на робот.
• Новый способ крепления уменьшает выступ по сравнению с традиционными моделями.
• Очень жесткий корпус повышает точность захвата.

Ключевые характеристики

• Close Force (N): 750 (при 0,6 MPa)
• Open Force (N): 800 (при 0,6 MPa)
• Опорное давление для указанных сил: 0,6 MPa
• Расстояние измерения L (mm): 10 (расстояние от верхней поверхности ведущей губки до центра захвата)
• Ход губки: 12 мм (диаметр), 6 мм на губку
• Повторяемость (mm): ±0,01
• Масса (kg): 0,40
• Потребление воздуха за ход (cm3): 24,1
• Рабочее давление (MPa): 0,2 – 0,8
• Рабочая температура (℃): 5 – 60

Технические характеристики (таблица)
Model | Jaw Stroke Diameter (mm) | Measurement Distance L (mm) | OD Gripping (N) | ID Gripping (N) | Repeatability (mm) | Mass (kg) | Air Consumption (cm3) | Air pressure (MPa) | Operating Temperature (℃)
NTS307 | 12 | 10 | 750 | 800 | ±0,01 | 0,40 | 24,1 | 0.2～0.8 | 5～60
NTS309 | 16 | 20 | 1010 | 1120 | ±0,01 | 0,70 | 50,2 | 0.2～0.8 | 5～60
NTS311 | 20 | 20 | 1810 | 1930 | ±0,01 | 1,21 | 112 | 0.2～0.8 | 5～60
NTS313 | 24 | 20 | 3180 | 3400 | ±0,01 | 2,25 | 201 | 0.2～0.8 | 5～60
NTS317 | 32 | 20 | 6400 | 6900 | ±0,01 | 4,53 | 505,8 | 0.2～0.8 | 5～60

Примечания

• Установите обратный клапан в пневмосистеме, чтобы захват не отпускал деталь при падении давления.
• Кронштейн для reed-выключателя прилагается.
• Если для прямого определения хода губок используются индуктивные/бесконтактные датчики, кронштейны для них приобретаются отдельно.
• Материал внутренних уплотнений: нитриловый каучук (возможна опция фторкаучуковых уплотнений).

Технические параметры

• Модель: NTS307
• Тип: Пневматический параллельный захват с тремя губками
• Close Force: 750 N (при 0,6 MPa)
• Open Force: 800 N (при 0,6 MPa)
• Measurement Distance L: 10 mm
• Ход губки: 12 мм (диаметр), 6 мм на губку
• Повторяемость: ±0,01 мм
• Масса: 0,40 kg
• Потребление воздуха за ход: 24,1 cm3
• Диапазон рабочего давления: 0,2 – 0,8 MPa
• Диапазон рабочей температуры: 5 – 60 ℃
• В комплекте: кронштейн для reed-выключателя
