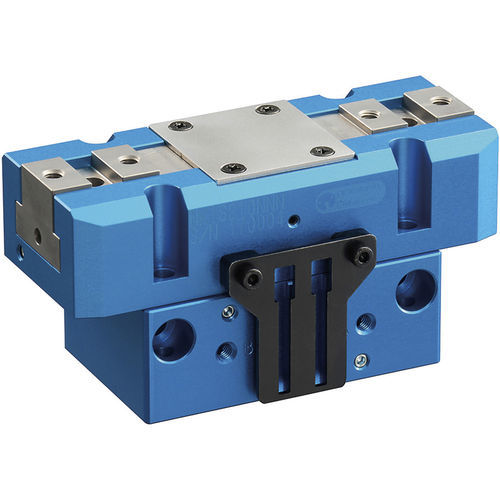

Пневматический захват NTS2 series

параллельный2 губкидля промышленных роботов

Обзор продукта
Стандартный пневматический параллельный захват с двумя губками для промышленной автоматизации и роботизированной обработки. Предназначен для устойчивого захвата деталей и простоты интеграции с энд-эффекторами роботов.

• Защита от стружки и упрощённое техническое обслуживание
• Высокая сила захвата для надёжного удержания тяжёлых деталей
• Лёгкий компактный корпус, не снижающий полезную нагрузку робота
• Новый способ монтажа с меньшим выступом по сравнению с традиционными моделями
• Улучшенная точность захвата за счёт высокой жёсткости корпуса

Основные технические данные
Close Force (N): 250
Open Force (N): 280
* Значения приведены при давлении воздуха 0,6 MPa.
Измерительное расстояние L (mm): 10
Ход губок: 12 мм (диаметр), 6 мм (на губку)
Повторяемость (mm): ±0,01
Масса (kg): 0,29
Потребление воздуха за ход (cm3): 8,4
Давление воздуха (MPa): 0,2 ~ 0,8
Рабочая температура (℃): 5 ~ 60

Примечания

• Установите обратный клапан в воздушной магистрали, чтобы захват не выпустил деталь при падении давления.
• Прилагается кронштейн для герконового датчика (reed switch).
• Если для прямого определения хода губок используются бесконтактные датчики (проксимити), дополнительно приобретите кронштейны для них.
• Материал внутренних уплотнений — нитрильный каучук; в качестве альтернативы доступны уплотнения из фторкаучука.

Технические характеристики (таблица)
Model | Jaw Stroke Diameter (mm) | Measurement Distance L (mm) | OD Gripping (N) | ID Gripping (N) | Repeatability (mm) | Mass (kg) | Air Consumption (cm3) | Air pressure (MPa) | Operating Temperature (℃)
NTS206 | 12 | 10 | 250 | 280 | ±0,01 | 0,29 | 8,4 | 0,2～0,8 | 5～60
NTS208 | 16 | 10 | 460 | 490 | ±0,01 | 0,48 | 18,8 | 0,2～0,8 | 5～60
NTS210 | 20 | 20 | 610 | 680 | ±0,01 | 0,78 | 35,1 | 0,2～0,8 | 5～60
NTS212 | 24 | 20 | 850 | 970 | ±0,01 | 1,34 | 52,4 | 0,2～0,8 | 5～60
NTS216 | 32 | 20 | 1520 | 1690 | ±0,01 | 2,52 | 123,2 | 0,2～0,8 | 5～60
NTS220 | 40 | 20 | 2700 | 2870 | ±0,01 | 5,14 | 272,2 | 0,2～0,8 | 5～60
NTS230-M | 60 | 20 | 4750 | 4820 | ±0,02 | 10,4 | 683,4 | 0,2～0,8 | 5～60
NTS230H-M | 41 | 20 | 7500 | 7650 | ±0,02 | 10,4 | 683,4 | 0,2～0,6 | 5～60

Дополнительная информация
Измерительное расстояние — это расстояние от верхней поверхности ведущей губки до центра захвата. Приведённые значения относятся к давлению подачи 0,6 MPa.

Технические спецификации

• Бренд: Kitagawa
• Модель / SKU: NTS206
• Серия: NTS series
• Close Force: 250 N (значение при 0,6 MPa)
• Open Force: 280 N (значение при 0,6 MPa)
• Measurement Distance L: 10 mm
• Jaw Stroke: 12 mm (диаметр), 6 mm (на палец)
• Repeatability: ±0,01 mm
• Масса: 0,29 kg
• Потребление воздуха за ход: 8,4 cm3
• Диапазон рабочего давления: 0,2–0,8 MPa
• Диапазон рабочих температур: 5–60 ℃
