Пневматический роторный стол MK200 series

вертикальныйкомпактныйс сервоприводом

Обзор

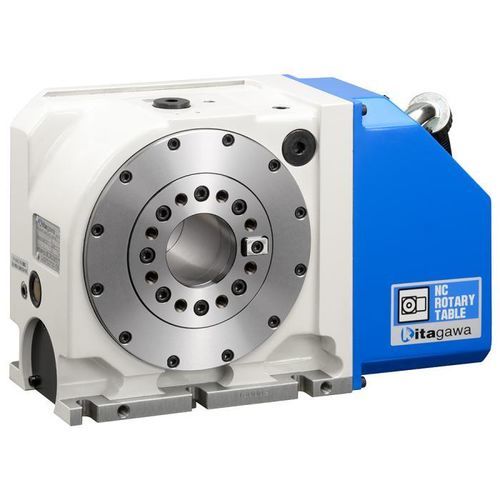

NC поворотный стол для компактной интеграции и точного индексирования. Модель MK200R/L, диаметр стола Ø135 мм, макс. диаметр планшайбы Ø200 мм.

Ключевые характеристики

• Диаметр стола: Ø135 мм
• Макс. диаметр планшайбы: 200 мм
• Диаметр опорного отверстия на планшайбе: Ø65H7
• Диаметр сквозного отверстия шпинделя: Ø70 мм
• Высота центра: 140 мм
• Метод зажима: Пневматический
• Крутящий момент зажима: 570 N·m (при 0,5 MPa)
• Приведённый момент инерции оси мотора: прибл. 0,000095–0,00010 kg·m2
• Сервомотор (FANUC): αiF4/5000-B
• Общее передаточное отношение: 1/90
• Макс. скорость вращения (при моторе 3000 min-1): 33,3 min-1
• Допустимый крутящий момент при резании: 270 N·m
• Допустимая инерция заготовки: 1,00 kg·m2
• Точность индексирования: 20 с
• Повторяемость: 4 с
• Масса: 60 кг

Опции и аксессуары

• Ручная задняя бабка: MR200RN (опция)
• Задняя шпиндельная ось: MSRC140 / MSR142A (опция)
• Опции поворотных соединений: компактные встроенные варианты 4-, 5- и (6+1)-портов; центральный порт (6+1) имеет отверстие φ12,5 мм для высоконапорного СОЖ или датчиков
• Доступны высоконапорные поворотные соединения 25 MPa (4- или 6-порт) для миниатюризации оснастки и быстрого приведения в действие
• Форматы для загрузки: 2D (PDF, TIF, DXF, DWG) и 3D (Parasolid, STEP)

Технические характеристики (выборочно)

• Модель: MK200R/L (SKU: MK200)
• Диаметр стола (мм): ø135
• Диаметр центрального отверстия: ø65H7
• Диаметр сквозного отверстия: ø70
• Высота центра (мм): 140
• Крутящий момент зажима (N·m) (при 0,5MPa): 570
• Макс. скорость вращения: 33,3 min-1
• Допустимая инерция заготовки (kg·m2): 1,00
• Масса: 60 кг
