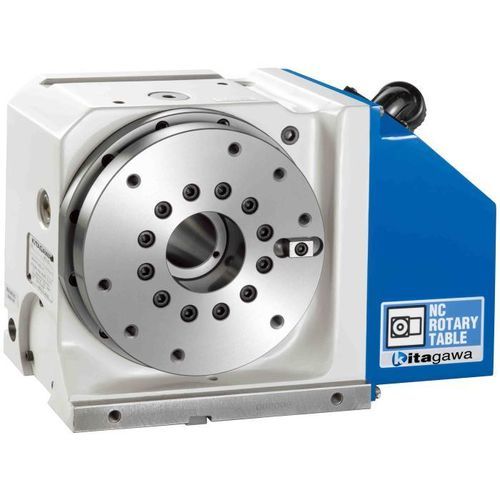

Пневматический делительный диск GT series

вертикальныйдля станкадля высокой нагрузки

Описание
Поворотный стол Kitagawa GT-200 — это устройство с проходным отверстием, разработанное для работы при больших нагрузках резания. Диаметр стола Ø200 мм, диаметр сквозного отверстия Ø45 мм, максимальная скорость шпинделя до 41,6 об/мин для быстрого индексирования. Жёсткая конструкция корпуса снижает деформацию под нагрузкой, пневматическое зажимное устройство обеспечивает 820 N·m при 0,5 MPa.

Основные характеристики

• Бренд: Kitagawa
• Модель: GT-200
• Диаметр стола: Ø200 мм
• Диаметр центрального отверстия: Ø65 мм (65H7)
• Диаметр проходного отверстия: Ø45 мм
• Высота центра: 140 мм
• Метод зажима: пневматический
• Зажимной момент: 820 N·m (при 0,5 MPa)
• Общее передаточное отношение: 1/72
• Макс. скорость шпинделя (4-я ось, Fanuc): 41,6 об/мин (при моторе 3000 об/мин)
• Точность индексирования: 20 с
• Повторяемость: 4 с
• Масса: 65 кг

Ключевые моменты

• Увеличенный зажимной момент за счёт увеличенной площади поршня и нового механизма зажима.
• Жёсткая конструкция корпуса уменьшает деформацию при тяжёлой обработке.
• Конструкция тормозного поршня снижает деформацию под нагрузкой.
• Высокий зажимной момент позволяет увеличивать скорость обработки и снижать время цикла.

Опции

• Ручной задний центр (опция): TS200RN или MR200RN
• Задний шпиндель (опция): TSR142-A
• Вращающееся соединение (опция): RJ40H20J01 (гидравл./пневм. 4 порта) и другие серии RJ
• Версия MAC Mini: GTM200R40 (опционально)

Техническая таблица (сводка)
Model: GT200 | GT250 | GT320
Right-handed Type: ○ | ○ | ○
Left-handed Type: ○ | ○ | ○
Table Diameter (mm): ø200 | ø250 | ø320
Centre Hole Diameter (mm): ø65H7 | ø100H7 | ø130H7
Through Hole Diameter (mm): ø45 | ø70 | ø105
Centre Height (mm): 140 | 180 | 225
Clamping Torque (N·m) (at 0.5 MPa): 820 | 1600 | 2800
Motor Axis Reduced Inertia (kg·m²): 0.00023 | 0.00036 | 0.00039
Servomotor (for Fanuc spec.): αiF 4/5000-B | αiF 4/5000-B | αiF 8/3000-B
Total Reduction Ratio: 1/72 | 1/90 | 1/120
Max. Rotation Speed (min⁻¹) 4th axis spec. (Fanuc spec.): 41.6 (at motor 3000 min⁻¹) | 33.3 (at motor 3000 min⁻¹) | 25 (at motor 3000 min⁻¹)
M signal spec.: 41.6 (at motor 3000 min⁻¹) | 33.3 (at motor 3000 min⁻¹) | 16.6 (at motor 2000 min⁻¹)
Allowable Work Inertia (kg·m²): 1.00 | 1.95 | 4.49
Indexing Accuracy (sec): 20 | 20 | 20
Repeatability (sec): 4 | 4 | 4
Mass of Product (kg): 65 | 87 | 145
Allowable Load Horizontal (kg): 200 | 250 | 350
Allowable Load Vertical (kg): 100 | 125 | 180
Manual Tailstock (option): MR200RN | MR250RN | MR320RN
Tail Spindle (option): MSR142A/TSR142A | MSR181A/TSR181A | TSR181A45
Rotary Joint (option): RJ40H20J01 (Hydraulic/Pneumatic 4 ports) | RJ70H25J01 (Hydraulic/Pneumatic 6 ports) | RJ70H32J01 (Hydraulic/Pneumatic 6 ports)
