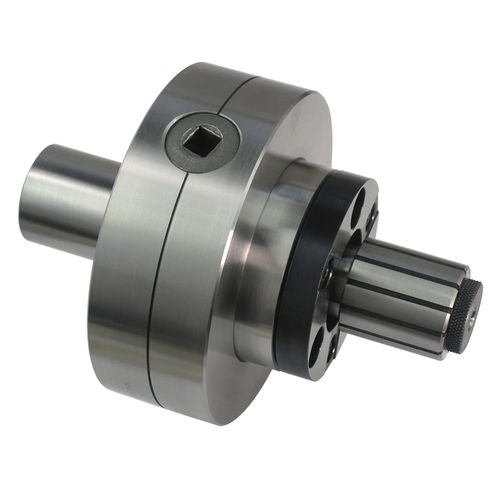

Хомут-держатель с цилиндрическим хвостовиком KEM-AS-MAс ключомс выдвижной втулкойдля обработки
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип зажима
- с цилиндрическим хвостовиком, с выдвижной втулкой, с ключом
- Применение
- для обработки, для точной механики
- Другие характеристики
- сверхточный, с большой точностью, с ручным зажимом
- Количество кулачков
- трехкулачковый
- Диаметр зажима
МИН.: 12,4 mm
(0,49 in)МАКС.: 22,4 mm
(0,88 in)
Описание
Обзор
Ключевые особенности
Размеры (см. чертёж)
Технические характеристики
Рекомендуемое применение
- Ручной расширяемый цанговый патрон, модель KEM-AS-MA.
- Диапазон зажима: 12,4 мм – 22,4 мм.
- Установочный шип: Ø38 мм.
Ключевые особенности
- Ручное управление с прилагаемым квадратным ключом; подходит для глухих и сквозных отверстий.
- Использует те же прецизионные патроны, расширяющиеся втулки и локаторы, что и серия KEM CNC.
- Можно выровнять и дополнительно затянуть в 3-кулачковом патроне для улучшения цилиндричности и соосности.
- Универсальный установочный шип обеспечивает быстрый перенос между станками и сокращает время наладки.
- Предназначен для обеспечения точной цилиндричности и соосности при мелкосерийном и среднесерийном производстве.
Размеры (см. чертёж)
- E: 64 мм
- F: 14,5 мм
- G: 22,1 мм
- G (вровень): 25,4 мм
Технические характеристики
- Модель: KEM-AS-MA
- Тип: Ручной расширяемый цанговый патрон
- Диапазон зажима: 12,4 мм – 22,4 мм
- Установочный шип: Ø38 мм (шлифованный)
- Привод: боковой, квадратный ключ в комплекте
- Совместимость: те же патроны, втулки и локаторы, что и у серии KEM CNC
- Рекомендуемое производство: малые и средние серии (для крупносерийного производства использовать серию KEM CNC)
- Точность: высокая цилиндричность и соосность; возможна дополнительная корректировка при затяжке в 3-кулачковом патроне
Рекомендуемое применение
- Подходит для мелких и средних серий, прототипирования и переноса системы зажима ID между станками.
- Для непрерывного крупносерийного производства рассмотрите применение расширяемых патронов KEM CNC.
