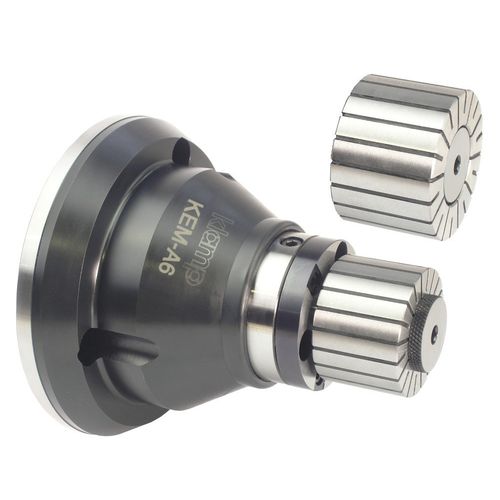

Патрон с втулкой с выдвижной втулкой KEM-AS-A6

для токарной обработкидля внутреннего точениямодульный

Обзор
KEM-AS-A6 — это расширяющийся мандрел для внутреннего зажима, предназначенный для точного удержания заготовок на токарных станках. Конструкция с оттягиванием обеспечивает «двойной контакт» с упором, а общая фланцевая конфигурация — модульную взаимозаменяемость.

Ключевые характеристики

• Конструкция pull-back: заготовка прижимается к упору для жесткости двойного контакта.
• Модульная конфигурация фланца обеспечивает взаимозаменяемость с совместимыми задними корпусами.
• При заказе указывайте стандартные или утопленные втулки.

Габаритные размеры в сборе

• A: 95 мм
• B: 115 мм
• C: 170 мм
• D: 125 мм
• E: 64 мм
• F: 14,5 мм
• G: 22,1 мм (G утоплено: 25,4 мм)

Технические параметры

• Крепление шпинделя: A2-6
• Диапазон зажима мандрела: 12,4 мм - 22,4 мм
• Диапазон зажима втулки: 0,5 мм
• Максимальная тяговая сила: 7 кН
• Максимальная удерживающая сила: 12,5 кН
• Максимальный резьбовой диаметр натяжной гайки: M75 x 2

Как заказать

• 1. Выберите модель мандрела в соответствии с диаметром(ами), которые вы планируете зажимать — модели идентифицируются по диапазону зажима.
• 2. Выберите номер детали, соответствующий креплению шпинделя вашего токарного станка — каждая система для внутреннего зажима включает соединитель drawtube, который можно адаптировать к вашему drawtube.
• 3. Закажите втулки и упоры для деталей отдельно; укажите стандартные или утопленные втулки при заказе.

Комплект поставки и примечания по конструкции

• В каждый мандрел входят расширяющийся стержень, адаптер для стержня и крепежные элементы.
• Все расширяющиеся втулки склеены для обеспечения герметичности от СОЖ и стружки.
• Конструкция с двойным углом обеспечивает параллельное расширение втулки для контакта по всей длине заготовки и положительный отпуск при разжатии.
• Втулки сжимаются на 0,1 мм ниже номинального шлифованного диаметра для облегчения загрузки/выгрузки заготовок.

Технические характеристики

• Серия: KEM
• Модель: KEM-AS-A6
• Крепление шпинделя: A2-6
• Диапазон зажима мандрела: 12,4 мм - 22,4 мм
• Диапазон зажима втулки: 0,5 мм
• Максимальная тяговая сила: 7 кН
• Максимальная удерживающая сила: 12,5 кН
• Максимальный резьбовой диаметр натяжной гайки: M75 x 2
• Габаритные размеры в сборе (A–G) указаны выше
