Пневматический роторный стол RKT180горизонтальныйоткиднойкомпактный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Привод
- пневматический
- Конфигурация
- горизонтальный, откидной
- Другие характеристики
- ПУ, компактный, небольшого размера
Описание
Обзор
Ключевые особенности
Характеристики (сводка)
Ось вращения
Ось наклона
Дополнительная информация / особенности
Технические характеристики

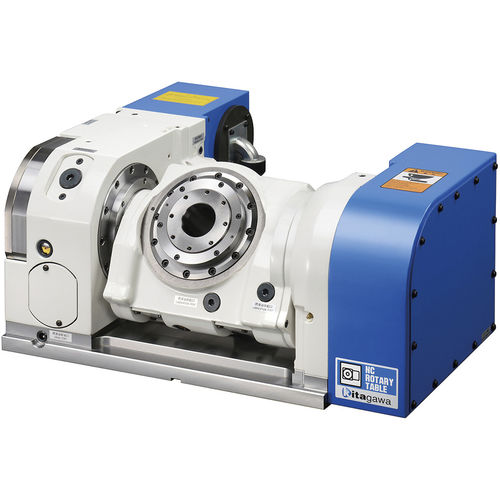

- Наклонный ЧПУ поворотный стол для обработки 4-й и 5-й осей, разработан для серийного производства
- Модель: RKT180 (Kitagawa)
- Диаметр фланца 180 мм; диапазон наклона -35° до +110°; сквозное отверстие Ø50 мм; высота центра 170 мм
- Масса: 193 кг; допустимая нагрузка: горизонтально 60 кг / в наклоне 40 кг
Ключевые особенности
- Роликовый кулачковый привод для минимального обслуживания и отсутствия люфта
- Пневматическое зажимное устройство с высоким моментом зажима: ось вращения 350 Нм / ось наклона 550 Нм (при 0.5 МПа)
- Компактная конструкция, подходит для небольших обрабатывающих центров (конический хвостовик шпинделя No.30, колонна 100 мм)
- Опционально встроенный поворотный соединитель для интегрированных гидравлических/пневматических трубопроводов (RJ50RKT180)
Характеристики (сводка)
- Диаметр фланца: 180 мм
- Диаметр посадочной втулки на фланце: 50 мм
- Сквозное отверстие: 50 мм
- Высота центра: 170 мм
- Момент зажима: ось вращения 350 Нм / ось наклона 550 Нм (при 0.5 МПа)
- Передаточное отношение: вращение 1/72 / наклон 1/120
- Макс. скорость вращения: вращение 41.6 об/мин / наклон 25 об/мин
- Допустимая инерция заготовки: 0.25 кг·м2
- Допустимая нагрузка: горизонтально 60 кг / в наклоне 40 кг
- Масса: 193 кг
Ось вращения
- Точность индексирования: 20 сек
- Повторяемость: 8 сек
- Макс. скорость: 41.6 об/мин (двигатель 3000 об/мин)
- Двигатель: 3000 об/мин
- Момент зажима: 350 Нм (пневматическое давление 0.5 МПа)
- Макс. пневматическое давление: 0.7 МПа
- Общее передаточное отношение: 1/72
Ось наклона
- Точность индексирования: 20 сек
- Повторяемость: 4 сек
- Макс. скорость: 25 об/мин (двигатель 3000 об/мин)
- Двигатель: 3000 об/мин
- Момент зажима: 550 Нм (пневматическое давление 0.5 МПа)
- Макс. пневматическое давление: 0.7 МПа
- Общее передаточное отношение: 1/120
Дополнительная информация / особенности
- Роликовый кулачковый привод устраняет необходимость регулировки люфта и снижает требования к обслуживанию в долгосрочной перспективе
- Опция встроенного поворотного соединителя: 5 гидравлических портов + 1 пневматический порт для компактной интегрированной разводки
- Подходит для интеграции в процессы 4-й/5-й оси; CAD‑файлы и техническая документация доступны по запросу
Технические характеристики
- Модель: RKT180
- Диапазон углов наклона: -35° ～ +110°
- Диаметр стола (регистрационная плита): φ95 мм
- Диаметр центрального отверстия: φ50H7
- Диаметр сквозного отверстия: φ50 мм
- Высота центра: 170 мм
- Метод зажима: пневматический
- Момент зажима (при 0.5 МПа): вращение 350 Нм / наклон 550 Нм
- Приводной момент инерции в эквиваленте оси двигателя: вращение 0.000239 кг·м2 / наклон 0.000425 кг·м2
- Сервопривод (Fanuc): αiF2/5000
- Общее передаточное отношение: вращение 1/72 / наклон 1/120
- Макс. скорость вращения (при моторе 3000 мин-1): вращение 41.6 / наклон 25
- Допустимая инерция: 0.25 кг·м2
- Точность индексирования (сек): вращение 20 / наклон 20
- Повторяемость (сек): вращение 8 / наклон 4
- Допустимая нагрузка: горизонтально 60 кг / в наклоне 40 кг
- Масса изделия: 193 кг
- Встроенный поворотный соединитель (опция): RJ50RKT180 — гидравлика/пневматика 5 портов + 1 пневматический порт
