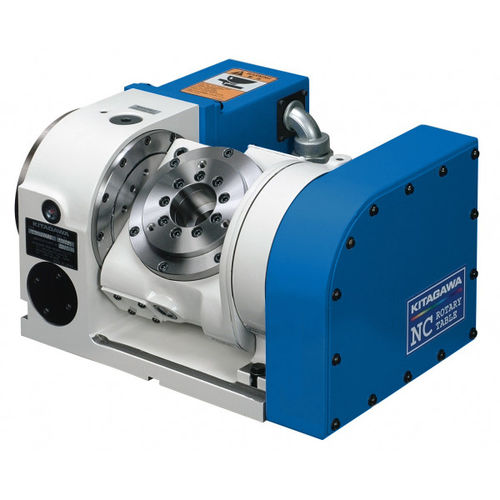

Пневматический делительный диск TT101

откиднойдля станкакомпактный

Обзор продукта
Kitagawa TT101 — наклонный NC-поворотный стол, предназначенный для обработки 4-й и 5-й осей на ЧПУ-станках. Компактная конструкция и высокая точность позиционирования для промышленных применений.

Ключевые характеристики

• Угол наклона: -20°~+120°
• Диаметр плиты: Ø110 mm
• Диаметр посадочного отверстия на лицевой плите: Ø50H7
• Диаметр сквозного отверстия шпинделя: Ø32 mm
• Высота центра: 140 mm
• Метод зажима: Пневматический
• Крутящий момент зажима (при 0,5 MPa): Вращение 180 N·m, Наклон 300 N·m
• Допустимая инерция детали: 0,05 kg·m2
• Точность индексации: Вращение 30 с, Наклон 60 с
• Повторяемость: 4 с
• Масса: 73 kg

Технические характеристики

• Модель: TT101
• Приведённая инерция вала двигателя - Вращение: 0,000082 kg·m2; Наклон: 0,000081 kg·m2
• Сервомотор (FANUC spec.) - Вращение: αiF 1/5000; Наклон: αiF 2/5000
• Общее передаточное число - Вращение: 1/72; Наклон: 1/120
• Макс. скорость вращения (при моторе 3000 min-1) - Вращение: 41,6 min-1; Наклон: 25 min-1
• Допустимая нагрузка - Горизонтально: 35 kg; При наклоне: 20 kg

Дополнительная информация
Доступны версии с различными типами моторов для адаптации к разным моделям станков. Версия Quinte: TT101AV00. По опциям и комплектации обращайтесь к представителю Kitagawa.
