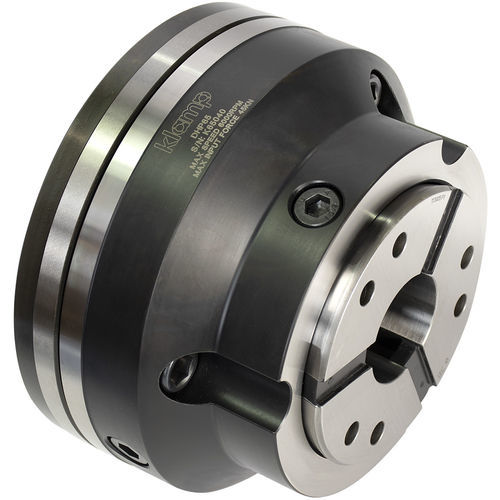

Хомут-держатель для обработки DHP65A5для растачиваниядля токарной обработкис высокой скоростью
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Применение
- для обработки, для растачивания, для токарной обработки
- Другие характеристики
- с высокой скоростью, с быстрой заменой, для станка, отводной, самоцентрирующийся
- Диаметр зажима
МИН.: 4 mm
(0,16 in)МАКС.: 65 mm
(2,56 in)- Скорость вращения
МИН.: 0 rpm
(0 rad.min-1)МАКС.: 6 000 rpm
(37 699 rad.min-1)
Описание
Обзор продукта
Ключевые характеристики
Совместимость
Конструкция и защита
Работа и монтаж
Долговечность и конструкция
Дополнительные замечания
Технические характеристики
- Цанговый патрон компактной конструкции с действием pull-back для надежного и точного зажима. Монтаж: A5. Модель: DHP65A5.
Ключевые характеристики
- Сверхбыстрая замена цанг: примерно 10 секунд
- Диапазон зажима: 4 - 65 мм
- Шаг цанги: 1 мм
- Ход втулки: 4,5 мм
- Макс. входная сила: 45 kN
- Макс. сила зажима: 105 kN
- Максимальная скорость: 6000 min-1
- Подходящий тип цанг: DC-65 Varibore
Совместимость
- Принимает цанги DC-65 Varibore с точностью ±0,5 мм; поставляется с гладкими или зубчатыми захватными поверхностями.
- Взаимозаменяем с силовыми патронами серии B-200 (quick gun-change pull-back).
Конструкция и защита
- Вулканизированная резина между закалёнными стальными сегментами цанги защищает от попадания СОЖ и стружки.
- Полностью герметичная конструкция с уплотнениями O-ring; для работы смазка не требуется.
Работа и монтаж
- Действие pull-back: цанга втягивается в патрон для закрытия и выталкивается для открытия; задние упоры не поставляются.
- Прямой монтаж на шпиндель токарного станка или через прецизионную переходную плиту; поставляется с монтажными болтами и индивидуально обработанным соединителем drawtube для немедленной установки.
- Прямой монтаж обеспечивает высокую концентричность, подходящую для более высоких скоростей, где трёхкулачный патрон может быть менее применим.
Долговечность и конструкция
- Корпус с термообработкой для оптимизации жёсткости и долгого срока службы.
- Короткий корпус и широкий диапазон зажима благодаря цангам Varibore; малая диаметр носка для улучшенного зазора инструмента.
Дополнительные замечания
- Расточка и специальные профильные формы доступны по запросу.
Технические характеристики
- Модель: DHP65A5
- Монтаж: A5
- Диапазон зажима: 4 - 65 мм
- Шаг цанги: 1 мм
- Ход втулки: 4,5 мм
- Макс. входная сила: 45 kN
- Макс. сила зажима: 105 kN
- Максимальная скорость: 6000 min-1
- Вес: 11.6 kg
- Подходящий тип цанг: DC-65 Varibore
- Совместимые цилиндры: S1875, SS1771, SR1566
- Поставляемые аксессуары: монтажные болты и соединитель drawtube; доступны гладкие или зубчатые захватные поверхности
