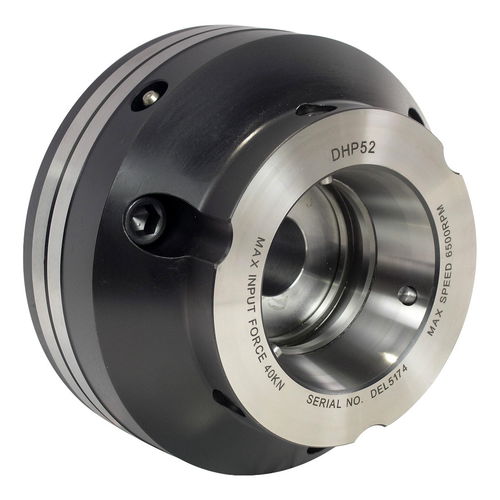

Хомут-держатель для токарной обработки DHP52A5

высокой точностис высокой скоростьюс большой точностью

Обзор
Цанговый патрон с pull-back действием и компактным корпусом — обеспечивает надёжное концентрическое зажатие и быстрые замены цанг.

Ключевые характеристики

• Диапазон зажима: 4 - 65 мм (альтернативно: 4 - 52 мм)
• Шаг цанги: 1 мм
• Ход втулки: 4.5 мм
• Фланец: A5
• Макс. скорость: 6500 мин-1
• Макс. входная сила: 45 kN (альтернативно: 40 kN)
• Макс. сила зажима: 105 kN (альтернативно: 94 kN)
• Подходящие цилиндры: S1552, SS1452K, SR1453

Детали продукта

• Сверхбыстрая замена цанг: типичное время замены — 10 секунд для минимизации простоя.
• Подходит для первой операции: принимает цанги с диапазоном ±0,5 мм для обработки необработанного прутка перед высокоточной второй операцией.
• Pull-back действие: цанга втягивается в патрон при закрытии и выталкивается при открытии; задние упоры не предусмотрены — применять там, где точная осевая позиция не критична.
• Установка: поставляется с крепёжными болтами и специально обработанным соединителем drawtube для немедленной установки.
• Варианты монтажа: прямой монтаж на шпиндель или через точную адаптерную пластину для повторяемой установки и минимизации регулировок.
• Конструкция: цементированная (case hardened) для жёсткости и долговечности.
• Короткое тело / широкий диапазон: цанги DC Varibore обеспечивают компактный корпус и широкий диапазон возможностей (серия: 4–80 мм).
• Низкий профиль: малый диаметр носовой части для лучшего пространства под инструмент.
• Уплотнение: O‑ring уплотнения предотвращают попадание СОЖ и стружки; смазка не требуется.
• Высокая скорость: конструкция прямого монтажа обеспечивает высокую соосность для операций на повышенных скоростях, не рекомендованных для обычных 3-кулачковых патронов.
• Совместимость цанг: DC-52 Varibore (гладкие или зубчатые; зубчатые рекомендованы для агрессивного зажима при первой операции).

Технические характеристики

• Модель: DHP52A5
• Диапазон зажима (указан): 4 - 65 мм (альтернативно 4 - 52 мм)
• Шаг цанги: 1 мм
• Ход втулки: 4.5 мм
• Фланец: A5
• Макс. скорость: 6500 мин-1
• Макс. входная сила: 45 kN (альтернативно 40 kN)
• Макс. сила зажима: 105 kN (альтернативно 94 kN)
• Масса: 11,3 кг
• Подходящие цилиндры: S1552, SS1452K, SR1453
• Тип цанг: DC-52 Varibore (гладкие или зубчатые)
