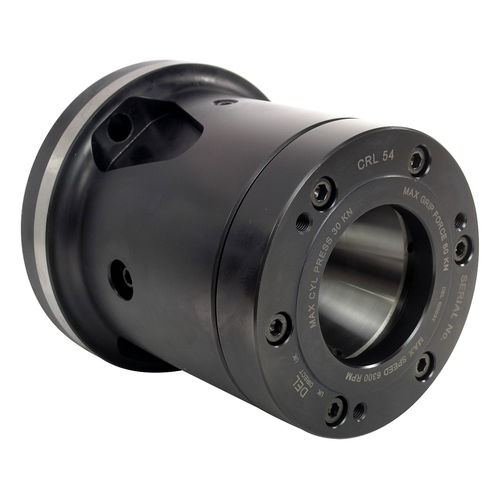

Хомут-держатель с зажимной цангой CRL54A6

с зажимной втулкойдля обработкидля токарной обработки

Обзор
Силовой цанговый патрон длинной серии для подачи штанг и установки на шпиндель токарного станка, доступен в нескольких типах крепления и совместим с пружинными, Varibore и rubberflex цангами.

Ключевые характеристики

• Диапазон захвата (мм): 1,6 - 54
• Ход втулки (мм): 10
• Макс. скорость (min-1): 6300
• Макс. входная сила (kN): 30
• Макс. сила зажима (kN): 60
• Соответствующий цилиндр: S1552

Совместимость цанг

• Подходит для D853E пружинных цанг (высокая точность, вторая операция)
• Совместим с D120 Varibore цангами (диапазон 2–3 мм для первой операции)
• Также совместим с rubberflex цангами

Конструкция и применение

• Разработан для работы со штангоподатчиками/барфидерами и для установки непосредственно на шпиндель или через прецизионную переходную плиту
• Длинный корпус и широкий диапазон позволяют использовать высокоточные пружинные цанги и максимизировать пространство для инструмента; ёмкость серии до 80 мм
• Цанга фиксированной длины сохраняет положение детали при срабатывании для точного позиционирования по оси Z; коническая втулка выдвигается вперёд и сжимает цангу для захвата детали
• Первичная и вторичная операции: Varibore и rubberflex для черновой обработки (первая операция); пружинные цанги для высокой точности (вторая операция)
• Поставляется с монтажными болтами; опционально доступен индивидуально обработанный соединитель drawtube для быстрой установки
• Детали с цементацией/закалкой для оптимизации жёсткости и долговечности; конструкция для прямого монтажа обеспечивает высокую концентричность на оборотах
• Взаимозаменяем с силовыми патронами серии B-200
