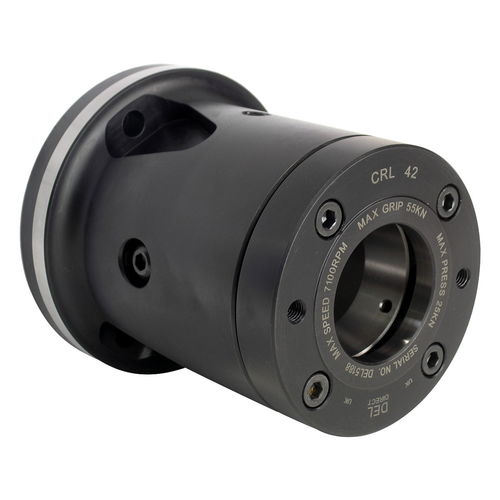

Хомут-держатель CRL42

Хомут-держатель - CRL42 - Kitagawa Europe
Хомут-держатель - CRL42 - Kitagawa Europe
Хомут-держатель - CRL42 - Kitagawa Europe - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Скорость вращения

МАКС.: 7 100 rpm
(44 611 rad.min-1)

МИН.: 0 rpm
(0 rad.min-1)

Описание

Ключевые характеристики
  • Цанговый патрон длинной серии, доступен в различных вариантах крепления для прямого монтажа на шпиндель или через адаптерную плиту.
  • Диапазон зажима: 2–42 мм.
  • Ход втулки: 7 мм.
  • Максимальная скорость: 7100 min-1.
  • Макс. входная сила: 25 kN.
  • Макс. сила зажима: 55 kN.
  • Вес: 9 кг.
  • Подходящий цилиндр: S1246.
  • Подходит для цанг D173E (пружинные), D673 Varibore и Rubberflex.


Типы цанг и области применения
  • Пружинные цанги (D173E): для вторичных операций; цанги подбираются по диаметру зажима для обеспечения высокой точности. Стандартные цанги доступны гладкими или с зубцами, обычно с шагом 0,5 мм или по требуемому диаметру.
  • Varibore цанги (D673): для первичных операций; эффективный диапазон 2–3 мм позволяет обрабатывать черновую заготовку. Поставляются гладкими, с зубцами или с усиленным захватом.
  • Rubberflex цанги: аналогичная точность пружинным цангам; эластичная вулканизация резины и металла обеспечивает диапазон зажима ±1 мм относительно номинального диаметра.


Дополнительная информация
  • Разработан для работы с толкателями заготовок (bar pushers) и податчиками (barfeeders).
  • Доступны регулируемые упоры для работы с установленными пружинными цангами.
  • Длинный корпус / широкий диапазон: конструкция CRL оптимизирует внешние размеры для максимального зазора под инструмент при расширенной ёмкости зажима (серия 1,6–80 мм).
  • Фиксированная длина цанги: заготовка остаётся в фиксированном положении при срабатывании для точного позиционирования по оси Z.
  • Варианты цанг (spring, varibore, rubberflex) повышают гибкость между первичной и вторичной операциями.
  • Поставляется с монтажными болтами и опциональным индивидуально обработанным соединителем drawtube для быстрой установки.
  • Прямой монтаж или через адаптерную плиту обеспечивает повторяемое крепление к шпинделю и минимизирует время наладки.
  • Закалённая конструкция для оптимизации жёсткости и срока службы. Прямой монтаж обеспечивает высокую концентричность, пригодную для высокоскоростных операций.
  • Длинная серия силовых цанговых патронов взаимозаменяема с силовыми патронами серии B-200.


Технические характеристики
  • Модель: CRL42
  • Диапазон зажима: 2–42 мм
  • Ход втулки: 7 мм
  • Максимальная скорость: 7100 min-1
  • Макс. входная сила: 25 kN
  • Макс. сила зажима: 55 kN
  • Вес: 9 кг
  • Подходящий цилиндр: S1246
  • Подходит для: пружинных цанг D173E, Varibore D673 и Rubberflex
