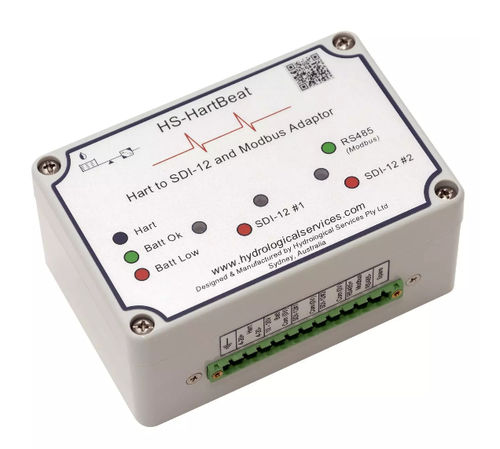

Блок интерфейса HART HART to SDI-12/

RS-485Modbus

Интерфейс HyQuest Solutions "HART to SDI-12 Interface" позволяет подключить любое устройство 4-20 мА HART к регистратору данных SDI-12, обеспечивая наилучшую точность, доступную по протоколу HART. Hartbeat доступен в двух моделях, HBT1 и HBT1 Plus. (Подробности см. в отдельном бюллетене HBT1). Двойной интерфейс SDI-12 и выход 4-20 мА ЖК-дисплей Прочный алюминиевый корпус с порошковым покрытием (IP65) Выбираемые пользователем опции Питание - от +10 В до +18 В D C Защита от обратной полярности. LCD выключен + подсветка выключена + Hart включен @ 4mA = 32mA min LCD включен + подсветка включена + Hart включен @ 20mA = 118mA макс Интерфейс Hart - +16 В постоянного тока (даже если источник питания +10 В) Ток ограничен 30 мА - в случае короткого замыкания. Использует команды Hart для получения информации и настройки конфигурации. (Позволяет подключать внешнее устройство Vega Connect Master, обеспечивая питание +16 В постоянного тока без связи - выбор DIP Sw) Основной SDI - SDI-12 (соответствует SDI-12 V1.3) Дополнительный SDI - Соответствует SDI-12 V1.3 4-20 мА - В качестве датчика - Диапазон настраивается Индикаторы - LED 1 Синий = Hart Comms Красный = Низкий заряд батареи Зеленый = Батарея в порядке СВЕТОДИОД 2 Красный = Коммуникации SDI-12 #1 - СВЕТОДИОД 3 Зеленый = связь с ЖК-платой Выбираемые пользователем опции - внутренние DIP-переключатели (подробности см. в руководстве по эксплуатации) Подключение - 6-позиционные винтовые клеммы и 3-позиционные винтовые клеммы (подробности см. в руководстве по эксплуатации) Рабочая температура - от -400C до +700C Окружающая среда - IP65 Размеры - 205 мм x 100 мм x 105 мм (Д x Ш x Г)
