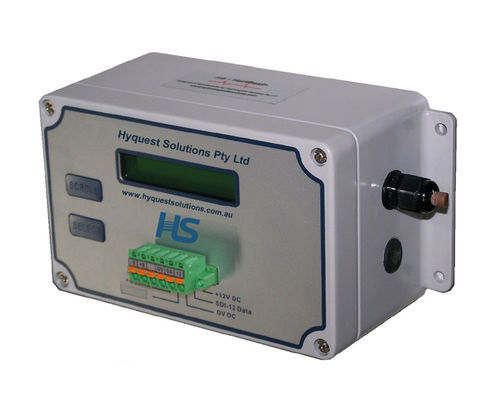

Блок интерфейса HART HTB1Plus
Modbus

блок интерфейса HART
блок интерфейса HART
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Шина
Modbus, HART

Описание

Интерфейс HyQuest Solutions "HART to SDI-12 / Modbus Interface" позволяет подключить любое устройство 4-20 мА HART к регистратору данных SDI-12 и/или RS485 Modbus RTU, обеспечивая наилучшую точность, доступную по протоколу HART. Hartbeat доступен в двух моделях, HBT1 и HBT1 Plus. (Подробности см. в отдельном бюллетене HBT1 Plus). Питание - от +10 В до +30 В постоянного тока Защита от перенапряжения с помощью сбрасываемого предохранителя. Защита от обратной полярности. Выключает интерфейс Hart для экономии энергии. Минимальная мощность Hart off @ 0mA = 7mA min Полная работа Харт включен @ 4 мА = 18 мА Полная работа Харт включен @ 20мА = 44 мА макс Интерфейс Hart - +16 В постоянного тока (даже если источник питания +10 В) Ток ограничен 30 мА - в случае короткого замыкания. Использует команды Hart для получения информации и настройки конфигурации. (Позволяет подключать внешнее устройство Vega Connect Master, обеспечивая питание +16 В постоянного тока без связи - выбор DIP Sw) Интерфейс №1 - SDI-12 (Соответствует SDI-12 V1.3) Интерфейс #2 - Выберите с помощью DIP-переключателя 1-1, либо : SDI-12 V1.3 ИЛИ RS485 (2 провода) интерфейс Modbus Индикаторы - - Светодиод 1 Синий = Hart Comms Красный = Низкий заряд батареи Зеленый = Батарея в порядке - Светодиод 2 Красный = Коммуникации SDI-12 #1 - СВЕТОДИОД 3 Красный = Коммуникации SDI-12 #2 Зеленый = Коммуникации Modbus Выбираемые пользователем опции - внутренние DIP-переключатели (подробности см. в руководстве по эксплуатации) Подключение - Подключаемые 12-позиционные винтовые клеммы и подключаемые 3-позиционные винтовые клеммы (подробности см. в руководстве по эксплуатации. Рабочая температура - от -40°C до +70°C Окружающая среда - IP65 Размеры - 120 мм x 90 мм x 55 мм (Д x Ш x Г)

---
