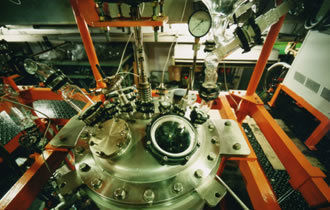

Дистилляционная установка для биоэтанола

Обзор
Пилотная лабораторная установка — это маломасштабная система, эксплуатируемая для оценки поведения процесса перед его масштабированием до промышленного уровня. Также может использоваться как небольшая производственная установка для таких задач, как дистилляция биоэтанола.

Характеристики KIRIYAMA LABO PLANTS
KIRIYAMA LABO PLANTS разрабатываются на основе предложений пользователей и производственного опыта KIRIYAMA, обеспечивая настраиваемые конфигурации и безопасную эксплуатацию для экспериментальных и пилотных процессов. Поддерживаются частичные изменения конструкции в процессе изготовления, KIRIYAMA участвует в монтажных и приёмочных испытаниях с заказчиком. Философия управления минимизирует электронную автоматику для снижения затрат; ручное управление обеспечивает более быстрое отключение в чрезвычайных ситуациях.

Конструкция соединений и прочность
Поскольку пилотные установки больше стандартной лабораторной стеклянной посуды, KIRIYAMA применяет специальные зажимные соединения с утолщёнными торцами. Уплотнение осуществляется PTFE‑кольцами, зажимные кольца изготовлены из лёгкого алюминия, чтобы не повредить стекло. Угол 2–3° между поверхностями соединения и PTFE‑кольцом облегчает сборку и обеспечивает сейсмическую устойчивость за счёт гибких соединений.

Опорная рама
Опорные конструкции выполнены из канальных профилей и нержавеющих стальных труб для обеспечения высокой прочности и стабильного крепления.

Технические данные / спецификации

• Применение: пилотная/лабораторная установка для испытаний процессов (пример: дистилляция биоэтанола)
• Конструкция: настраиваемая; гибкое планирование и испытания с участием заказчика
• Управление: минимизированные базовые электронные панели управления; приоритет ручной эксплуатации для снижения затрат и более быстрого аварийного отключения
• Тип соединения: специальные зажимные соединения для lab plant с утолщёнными торцами
• Уплотнение: PTFE‑кольца
• Зажимные кольца: лёгкий алюминий
• Геометрия соединения: наклон 2–3° между поверхностями и PTFE‑кольцом для облегчения сборки и сейсмической гибкости
• Опорная конструкция: канальный профиль и нержавеющие стальные трубы
• Основной материал: компоненты из лабораторного стекла
• Документация: PDF продукта доступен по запросу
