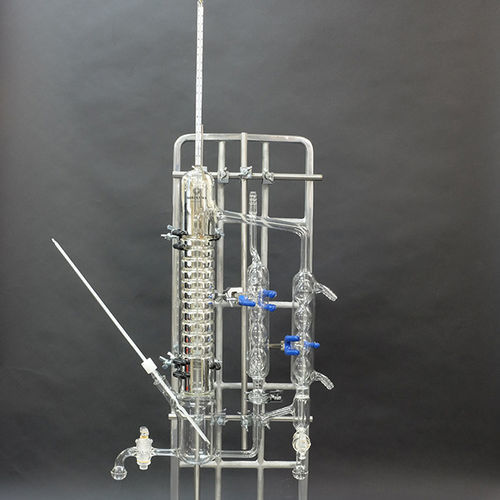

Дистилляционная колонна из боросиликатного стекла

прочная

Обзор
Этот аппарат предназначен для получения данных парожидкостного равновесия (VLE) для бинарных систем и построения x–y диаграмм равновесия по методу Othmer. Устройство соответствует 4 теоретическим ступеням и оснащено рубашечной колонной для снижения влияния окружающей температуры.

Функция

• x и y обозначают мольную долю более низкокипящего компонента в жидкой фазе (x) и в паровой фазе (y).
• При нагреве бинарной смеси до равновесия отбирают пробы жидкой и паровой фаз и анализируют состав методом газовой хроматографии, чтобы получить точки (x, y).
• Изменяя состав загрузки и повторяя измерения, получают дополнительные точки (x, y) для построения полного x–y диаграммы.
• Колонна имеет рубашку, что минимизирует влияние температуры окружающей среды на измерения равновесия.

Характеристики / Технические данные

• Метод: дистилляция пар/жидкость типа Othmer
• Назначение: измерение VLE для двухкомпонентных систем и создание x–y диаграмм равновесия
• Измеряемые значения: x (мольная доля в жидкой фазе), y (мольная доля в паровой фазе)
• Анализ: газовая хроматография для определения состава фаз
• Колонна: рубашечная колонна для минимизации влияния внешней температуры
• Теоретические ступени: 4 теоретических ступени
• Изготовитель: Kiriyama glass

Примечания
Прилагаются чертежи сборки и фотографии; работа установки обеспечивает получение данных состава, используемых для построения x–y диаграмм равновесия и оценки числа теоретических ступеней.
