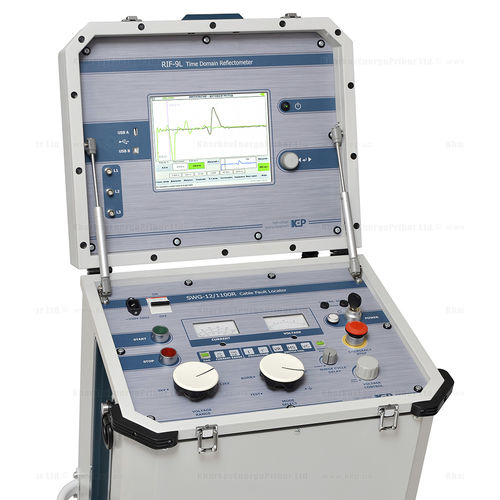

Детектор неполадок для подземных кабелей SWG-12/1100R

МОБИЛЬНАЯ СИСТЕМА ДЛЯ ИСПЫТАНИЯ И ПОИСКА ПОВРЕЖДЕНИЙ КАБЕЛЕЙ Мобильные системы SWG-12 и SWG-32 предназначены для решения следующих задач: • испытание изоляции кабелей постоянным (выпрямленным) напряжением до 32 кВ; • прожигание изоляции на поврежденных участках кабелей током до 100 мА; • предварительная локализация повреждений кабелей с помощью цифрового рефлектометра RIF-9 на основе метода импульсной рефлектометрии (TDR), метода колебательного разряда по напряжению (DECAY), метода колебательного разряда по току (ICE) и импульсно-дугового метода (ARC / ARC multi-shot); • точное определение мест повреждения кабелей акустическим методом, с помощью генератора акустических ударных волн (энергия до 2000 Дж) и подходящего приемника. КОМПАКТНАЯ ЛАБОРАТОРИЯ В едином модуле SWG собраны все основные компоненты, входящие в состав полноценной электротехнической лаборатории: цифровой импульсный рефлектометр, высоковольтный трансформатор, мощный генератор акустических ударных волн и модуль прожига. Полнота функционального набора, а также малые габариты и практичное исполнение позволяют обходиться всего одной компактной установкой SWG для результативного поиска повреждений кабельных линий в полевых условиях. Кроме этого, система может использоваться для проведения регламентированных высоковольтных испытаний электрооборудования постоянным (выпрямленным) напряжением до 32 кВ (для SWG-12 – 12 кВ). Исходя из этого, системы серии SWG можно рассматривать как бескомпромиссное решение для высококачественного обслуживания кабелей низкого и среднего напряжения
