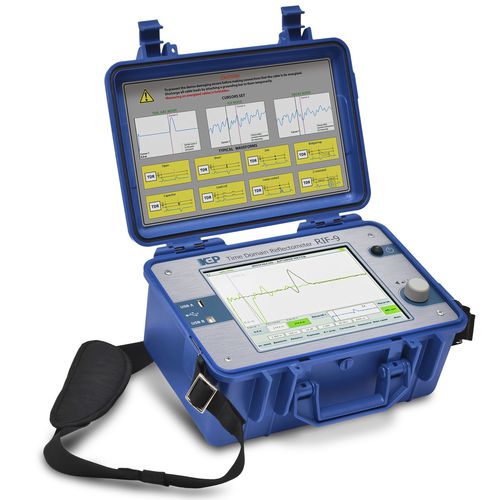

Временный рефлектометр RIF‑9

РЕФЛЕКТОМЕТР ДЛЯ ЭЛЕКТРИЧЕСКИХ КАБЕЛЬНЫХ ЛИНИЙ Трехфазный рефлектометр RIF-9 предназначен для выявления неоднородностей волнового сопротивления, предварительной локализации повреждений, а также определения длины и коэффициента укорочения симметричных и несимметричных силовых кабелей и коммуникационных линий протяженностью до 120 км. ВСЕ ОСНОВНЫЕ МЕТОДЫ ПРЕДВАРИТЕЛЬНОЙ ЛОКАЛИЗАЦИИ Низковольтный метод • TDR (метод импульсной рефлектометрии): низкоомные повреждения, обрывы, определение характера неоднородностей различного типа (муфты, ответвления и т.п.), измерение длины (в т.ч. на барабане и в бухте) и определение коэффициента укорочения кабеля. Высоковольтные методы (при использовании в составе электротехнической лаборатории ЭТЛ или в качестве компонента мобильной системы SWG для испытания и поиска повреждений кабелей) • ARC / ARC multi-shot (импульсно-дуговой метод с одиночными/последовательными зондирующими импульсами): высокоомные и нестабильные повреждения, с минимальным вредным воздействием на кабель. • ICE (метод колебательного разряда по току): высокоомные повреждения, которые не преобразуются в низкоомные посредством прожига изоляции. DECAY (метод колебательного разряда по напряжению): повреждения с высоким напряжением пробоя. 3 ФАЗЫ Три измерительных канала RIF-9 позволяют в режиме импульсной рефлектометрии (TDR) выводить на экран рефлектограммы как с одной, так и одновременно двух или трех фаз кабеля. Таким образом, имеется возможность проводить сравнительный анализ фаз кабельной линии и эффективно выявлять низкоомные повреждения.
