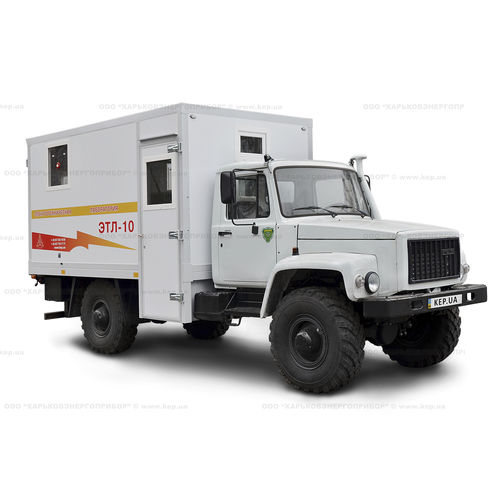

Испытательная система для кабеля ETL-10

установленная на транспортном средствевысокого напряжения

ПЕРЕДВИЖНАЯ ЭЛЕКТРОТЕХНИЧЕСКАЯ ЛАБОРАТОРИЯ ЭТЛ-10М – это передвижная лаборатория с трехфазной схемой подключения к электротехническим объектам испытания, предназначенная для проверки электрической прочности изоляции кабелей повышенным постоянным напряжением до 60 кВ и высоковольтных испытаний других объектов переменным напряжением до 50 кВ промышленной частоты. Лаборатория также позволяет проводить поиск повреждений кабелей дистанционными (рефлектометрическими) и топографическими (индукционным и акустическим) методами. 3-Х ФАЗНОЕ ПОДКЛЮЧЕНИЕ В ЭТЛ-10М реализована возможность 3-х фазного подключения к объектам с последующим выбором на панели оператора необходимой фазы для испытания. Трехфазная схема подключения упрощает и ускоряет поиск повреждений, а также дает возможность использовать сравнительные методы предварительной локализации и проводить поиск межфазных замыканий индукционным методом. ИСПЫТАНИЯ DC И АС Лаборатория ЭТЛ-10М позволяет проводить испытания повышенным постоянным (выпрямленным) напряжением (DC) до 60 кВ и переменным напряжением (AC) промышленной частоты (f = 50 Гц) до 50 кВ. ДИСТАНЦИОННАЯ ЛОКАЛИЗАЦИЯ Цифровой импульсный рефлектометр RIF-9, удобно встроенный в панель управления, реализует возможность предварительной локализации повреждений кабельных линий всеми основными методами:
