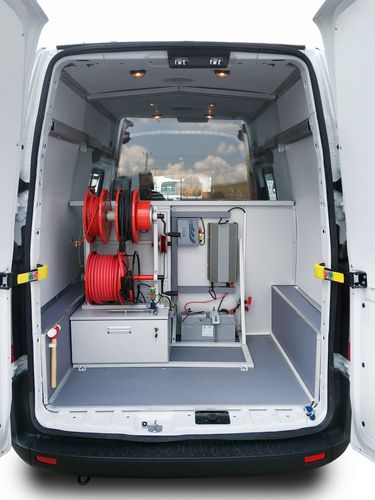

Испытательная система для кабеля ETL-8V

компактнаяустановленная на транспортном средствесреднего напряжения

КОМПАКТНАЯ ПЕРЕДВИЖНАЯ ЭЛЕКТРОТЕХНИЧЕСКАЯ ЛАБОРАТОРИЯ Лаборатория ETL-8 предназначена для испытания изоляции и поиска повреждений кабелей. Компактная ETL-8 может быть смонтирована даже на базе минивэна, но при этом является полнофункциональной электротехнической лабораторией с модулем прожига и генератором ударных волн, которая позволяет проводить предварительную локализацию повреждений и высоковольтные испытания постоянным напряжением. УСТАНОВКА В КОМПАКТНОМ АВТО ETL-8 может быть смонтирована на базе большинства минивэнов, что идеально подходит для использования лаборатории в условиях плотной городской застройки и на узких улицах. ИСПЫТАНИЯ DC Лаборатория ETL-8 позволяет проводить приемо-сдаточные испытания кабелей повышенным постоянным (выпрямленным) напряжением (DC) до 8 кВ. ДИСТАНЦИОННАЯ ЛОКАЛИЗАЦИЯ Съемный цифровой импульсный рефлектометр RIF-9 дает возможность определять расстояние до повреждений кабельных линий всеми основными методами предварительной локализации: Низковольтный метод • TDR (метод импульсной рефлектометрии): низкоомные повреждения, обрывы, определение характера неоднородностей (муфты, ответвления и т.п.), измерение длины (в т.ч. на барабане и в бухте) и определение коэффициента укорочения кабеля. Высоковольтные методы • ARC/ARC multi-shot (импульсно-дуговой метод с одиночными/последовательными зондирующими импульсами): высокоомные и нестабильные повреждения, с минимальным вредным воздействием на кабель. • ICE (метод колебательного разряда по току): высокоомные повреждения, которые не преобразуются в низкоомные посредством прожига изоляции. • DECAY (метод колебательного разряда по напряжению): повреждения с высоким напряжением пробоя
