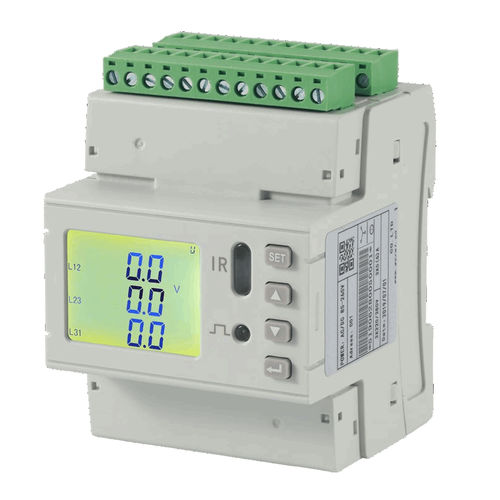

KET-PMT-414.16 - многоканальный измеритель энергии, включающий четыре триады трансформаторов тока диаметром 16 мм для нагрузки 100 A.
Подходит для измерения энергии и основных электрических параметров нескольких трехфазных цепей, особенно в промышленных или гражданских распределительных щитах с ограниченным пространством, со встроенной коммуникацией RS485 ModBUS RTU.
KET-PMT-414.16 может использоваться во всех типах систем управления, системах SCADA и системах управления энергопотреблением, в том числе благодаря двум цифровым входам/двум выходам и импульсному выходу. Доступны и другие версии КЭТ.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Степень защиты - IP50
Рабочая температура -20 ÷ +60 °C
Температура хранения -40 ÷ +70 °C
Относительная влажность - MAX 95% без конденсата
КОНТЕЙНЕР
Размеры - 72x87.8x71.5 мм (ШхГхД)
4 DIN-модуля
Разъемы - Встроенные винтовые клеммы
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТА
Размеры - 31x50x36 мм (ШхГхД)
Разъемы - RJ45
Крепление - кабель 1,5 м
Диаметр кабеля - макс. 16 мм
ИСТОЧНИК ПИТАНИЯ
Вспомогательный источник питания: 85 ÷ 265 В переменного/постоянного тока
Потребление <=10 ВА
ИЗМЕРИТЕЛЬ МОЩНОСТИ
Коммутация - Трехфазный 3 или 4 провода
Максимальный номинальный ток - 100 A
Подключения - RJ45
ИНТЕРФЕЙС RS485
Протоколы - ModBUS RTU
Скорость передачи данных - от 1200 до 38400 бит/с
ЦИФРОВЫЕ ВХОДЫ
2 для сухого контакта
ЦИФРОВЫЕ ВЫХОДЫ
2 в режиме нормально разомкнутого реле с максимальным напряжением переключения 250 В переменного тока/3 A, 30 В постоянного тока/3 A + 1 импульсный выход
СЕРТИФИКАТЫ
Стандарты - EN 61326-1:2013; EN IEC 61000-3-2:2019; EN IEC 61000-3-3:2013+A1:2019; (IEC 61000-4-2; -4-3;-4-4;-4-5;-4-6;-4-8;-4-11)
Одобрения - CE
