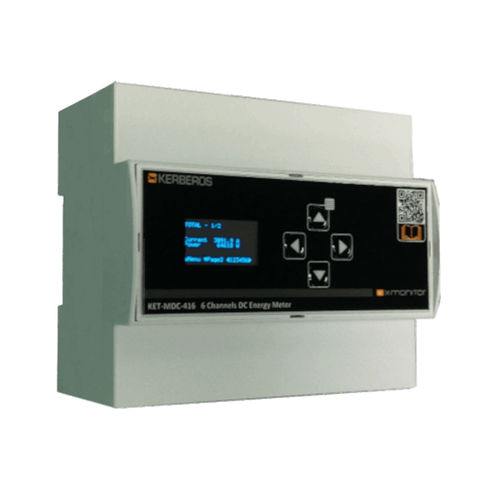

Электрический счетчик электроэнергии на DIN-рейке KET-MDC-416

Modbusс дисплеем LCD

KET-MDC-416 позволяет измерять 6 непрерывных токов со значениями от -2500 A до +2500 A. В качестве преобразователей сигнала в нем используются небольшие датчики Холла, подключенные кабелем длиной 2 м. Дисплей, которым он оснащен, позволяет калибровать датчики через встроенное меню, отображает шесть показаний в амперах, показания в вольтах, мощность и энергию на 6 каналах. Прибор оснащен интерфейсом RS485 с протоколом ModBUS RTU, совместимым с мостом/мастером ModBUS KET-RMB-211 и шлюзами X-Monitor, а также с любым мастером ModBUS RTU сторонних производителей. KET-MDC-416 имеет автономное питание от того же напряжения, которое используется для расчета энергии. ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Степень защиты - Передняя панель: IP40; Клеммы: IP20 Рабочая температура - от -30 до +70 °C КОНТЕЙНЕР Размеры - 106,3 x 90 x 62 мм (Ш x В x Г) Крепление - Настенный монтаж или монтаж на DIN-рейку Необходимые модули DIN - 6 модулей DIN Материал - Смесь PC/ABS, самозатухающий UL94-VO Разъемы - Съемные винтовые клеммы ИСТОЧНИК ПИТАНИЯ Напряжение - 20 ÷ 60 В постоянного тока неизолированное Потребление - < 1,5 Вт при 20 ÷ 60 В постоянного тока ИНТЕРФЕЙС RS485 Протоколы - ModBUS RTU ДАТЧИК ТОКА Тип датчика - датчик на эффекте Холла Диапазон тока - 2500 ÷ +2500 A Типичная чувствительность - 280 В/Т Точность - 0,5%. Допуск - 1%. Линейность - ± 0,2% Диапазон линейности -7,5 +7,5 мТл Нелинейность - ±1% Температурный дрейф <±200 ppm/°C Спектральная плотность шума <125 nT/sqrt(Hz) (f = 10 Hz ÷ 10 Hz) ДИАПАЗОН ИЗМЕРЕНИЙ Измеряется - ток и напряжение Вычисляется - Мощность и энергия для каждого канала, плюс общие значения, с точностью 0,5% при вычислении энергии
