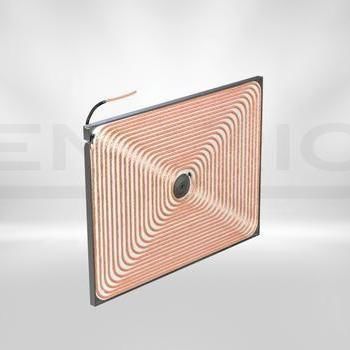

Индуктивная катушка индуктивности

промышленнаядля термообработкивысокоэффективная

Применение и варианты использования
Поверхностные индукторы Kendrion — это индукционные нагревательные элементы для равномерного нагрева поверхностей инструментов. Поверхностные индукторы применяются для нагрева пищевых продуктов, в упаковочных машинах и при тиснении в графической индустрии. Поверхностный нагрев безконтактный и воспроизводимый.

Влияние на процесс
Однородное распределение энергии по поверхности, обеспечиваемое поверхностными индуктором, уменьшает требуемую толщину стенки нагреваемых инструментов. Сокращённая тепловая масса повышает динамику процесса. Повышение динамики процесса снижает энергопотребление.

Конструкция и эксплуатация
Kendrion разрабатывает поверхностные индукторы с использованием численных методов расчёта полей. Процесс проектирования адаптирует индукторы к геометрическим и тепловым требованиям применения. Поверхностные индукторы рассчитаны на непрерывные рабочие температуры до 250 °C и работают без водяного охлаждения. Отсутствие водяного охлаждения сокращает требования к инфраструктуре и повышает надёжность эксплуатации.

Изделия (отбор)
FLACH 158 HS10016
Габариты (Ш x В x Г): 158 mm x 158 mm x 72 mm
Обогреваемая поверхность: ок. 190 cm²
Номинальная мощность: 3,4 kW
Диапазон температур: 0 ... 240 °C
Удельная мощность: до 163 kW/m²
Ток индукторa: 14 A
Напряжение индукторa: < 1000 Veff
КПД: ок. 98 %
Рабочий цикл: 100 %
Электрическое подключение: винтовое соединение M5 (макс. момент затяжки 3,5 Nm)
Электрическое управление: для подключения к индукционным генераторам Kendrion
Статус продукта: стандартный продукт / в подготовке
Сертификаты: Директива по низковольтному оборудованию

FLACH HS 10009/1
Габариты (Ш x В x Г): 720 mm x 152 mm x 156,5 mm
Обогреваемая поверхность: ок. 432 cm²
Номинальная мощность: 20,0 kW
Диапазон температур: 0 ... 200 °C
Удельная мощность: до 182 kW/m²
Ток индукторa: 82,3 A
Напряжение индукторa: 900 Veff
КПД: ок. 98 %
Рабочий цикл: 100 %
Электрическое подключение: винтовое соединение M6 (макс. момент затяжки 3,5 Nm)
Электрическое управление: для подключения к индукционным генераторам Kendrion
Статус продукта: специальная версия
Сертификаты: Директива по низковольтному оборудованию, IEC 61010-1

FLACH HS10003/2
Габариты (Ш x В x Г): 600 mm x 100 mm x 156,5 mm
Обогреваемая поверхность: ок. 432 cm²
Номинальная мощность: 6,5 kW
Диапазон температур: 0 ... 200 °C
Удельная мощность: до 150 kW/m²
Ток индукторa: 26,8 A
Напряжение индукторa: < 1000 Veff
КПД: ок. 98 %
Рабочий цикл: 100 %
Электрическое подключение: винтовое соединение M5 (макс. момент затяжки 3,5 Nm)
Электрическое управление: для подключения к индукционным генераторам Kendrion
Статус продукта: специальная версия
Сертификаты: Директива по низковольтному оборудованию

Технические характеристики

• Бесконтактный индуктивный поверхностный нагрев для равномерного нагрева поверхностей инструментов
• Применения: нагрев пищевых продуктов, упаковочные машины, тиснение (графическая индустрия)
• Проектирование с использованием численных методов расчёта полей для соответствия геометрическим и тепловым требованиям
• Непрерывные рабочие температуры до 250 °C (возможности проектирования)
• Работа без водяного охлаждения (повышает надёжность и снижает требования к инфраструктуре)
• Однородная подача энергии по поверхности снижает требуемую толщину стенки и тепловую массу
• Улучшенная динамика процесса приводит к снижению энергопотребления
• Высокий КПД: ок. 98 %
• Возможность 100 % рабочего цикла
• Подключение: винтовые соединения (M5 или M6 в зависимости от модели) для подключения к индукционным генераторам Kendrion
