Оборудование для индукционного нагрева для деталей

для термообработки24 В

Обзор

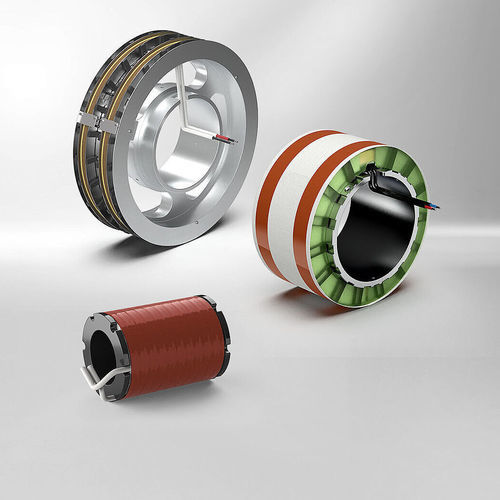

Индукционные мандрелы для нагревательных валов обеспечивают точное регулирование температуры и равномерное распределение тепла по вращающимся нагреваемым валам (например, каландрам) в различных промышленных процессах. Модульная конструкция одиночных индуктивных блоков позволяет формировать отдельно управляемые зоны нагрева; они устанавливаются в виде стационарного индукционного мандрела, вставляемого в оболочку вращающегося вала. Типичные применения: базовые цилиндры, тиснящие цилиндры, проводящие валы, выравнивающие валы, охлаждающие валы, ламинирующие валы и каландры.

Принцип действия
Индукционный нагрев передаёт энергию бесконтактно от стационарного индукционного мандрела к оболочке вращающегося вала. Такое прямое, малопотоковое нагревание обеспечивает быструю и точную регулировку температуры без скольжущих колец, уплотнений или жидких теплоносителей.

Преимущества

• Максимальная энергоэффективность благодаря прямой, малопотерьной передаче энергии
• Быстрое и точное управление температурой без задержек
• Безобслуживаемая, малопроизводящая износ эксплуатация — без скольжущих колец и уплотнений
• Долгий срок службы благодаря бесконтактной технологии
• Широкий температурный диапазон, подходящий для многих производственных процессов (до ≈300 °C)
• Сниженный риск по сравнению с жидкими средами (нет протечек, нет котлов/давления)
• Поддержка интеграции через полевые шины (Profinet®, CANopen, EtherCAT®)

Преимущества в кратком виде

• Быстрый и равномерный нагрев за счёт индукции
• Низкое энергопотребление → снижение эксплуатационных затрат
• Минимальное обслуживание и сокращение времени простоя
• Увеличенный срок службы по сравнению с традиционными методами нагрева
• Бесконтактная передача энергии от стационарного мандрела к вращающейся оболочке
• Безизнашиваемая технология
• Совместимость с полевыми шинами: Profinet®, CANopen, EtherCAT®
• Снижение риска травм (например, от горячего масла)
• Нагрев без выбросов
• Не требуется система охлаждения

Области применения

• Пластмассы и резина (нагрев и формование)
• Текстильная промышленность (сушка, отделка, покрытие — например, индукционный нагрев годетов)
• Обработка бумаги и пленок (сушка, формование, ламинирование)
• Пищевая промышленность (точный контроль температуры при производстве упаковки)
• Металлообработка и общий машиностроительный сектор (покрытия, ламинирование, прессование, нагрев конвейеров)

Видео / Демонстрация
Доступно видео продукта, которое объясняет конструкцию, управление и принципы генерации индукционного тепла для мандрелей, а также демонстрирует типичные преимущества в промышленных применениях.

Технические характеристики

• Внутренний диаметр (мандрел): типично от 60 мм до 480 мм (стандартные диапазоны)
• Нагреваемая секция (длина зоны): до ≈250 мм (зависит от конструкции)
• Диапазон температур: до ≈300 °C
• Конструкция: модульные сегменты для формирования индивидуально управляемых зон нагрева
• Интеграция: поддержка полевых шин (Profinet®, CANopen, EtherCAT®) для простой интеграции в станок
• Варианты поставки: индуктивные мандрелы для вставки в ролики заказчика или комплектные узлы нагретых валов с интегрированным управлением и индикаторами (по запросу)
• Преимущества перед традиционными решениями: отсутствие жидких сред (нет утечек), отсутствие скольжущих колец, меньшая потребность в обслуживании, высокая скорость реакции, высокая энергоэффективность
• Типичный монтаж: стационарный мандрел, вставляемый в оболочку вращающегося вала; подходит для каландр, тиснящих цилиндров, ламинации, охлаждающих валов, выравнивающих валов, проводящих валов
