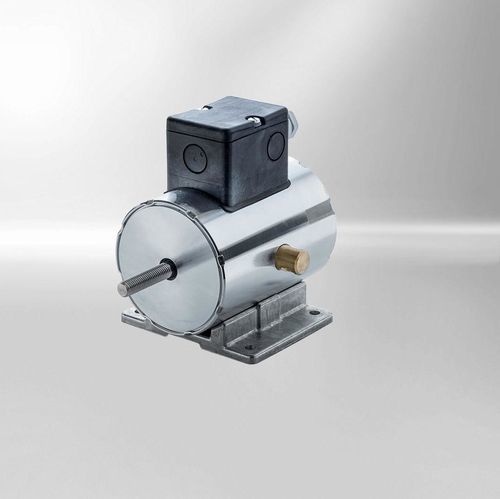

Электромагнит расширитель Elevator Brake Solenoids

высокоэффективныйкомпактныйдвойного действия

Соленоиды тормоза лифта — это линейные «spreader» соленоиды с небольшим ходом и высокой магнитной силой, предназначенные для отпускания блоковых или барабанных тормозов в приводах лифтов и эскалаторов. Выпускаются в исполнении с односторонним или двусторонним действием для применения в системах с одним или двумя тормозами.

Функции и варианты

• Односторонние spreader‑соленоиды: выталкивающие актуаторы, действующие в одном направлении для отпускания тормоза.
• Двусторонние spreader‑соленоиды: два соленоидных узла в одном корпусе, создающие усилие в противоположных направлениях; обычно применяются в современных системах для повышения безопасности и резервирования. Варианты с двусторонним действием могут включать ручной привод для отпускания.
• Профиль магнитной силы: оба типа демонстрируют характеристику растущей силы; конструкция катушки определяет допустимые режимы работы (ED).
• Режим перезаряда (over‑excitation): при эксплуатации в режиме over‑excitation (40% ED) соленоид включается с повышенной мощностью в фазе срабатывания для получения высокой начальной силы, необходимой для преодоления пружины тормоза. Выпрямитель over‑excitation снижает напряжение удержания после достижения магнитом конечного положения, что обычно позволяет использовать эффективный стандартный режим работы 80% ED (экономия энергии при обеспечении высокой начальной силы притяжения).
• Акустические и защитные опции: решения для снижения уровня переключательного шума (stop damper) и другие опции, ориентированные на повышенные требования безопасности.

Преимущества

• Небольшой ход в сочетании с высокой магнитной силой для компактного и мощного приведения в действие.
• Устойчивость к влаге и пыли (подходит для жестких условий эксплуатации).
• Возможность монтажа в любом положении для соответствия различным условиям установки.

Технические данные стандартного двойного spreader‑соленоида
Питание: 205 V DC; Номинальный режим over‑excitation: 40% ED; Типичное стандартное удержание после over‑excitation: 80% ED; Степень защиты (устройство и разъем): IP 54.

• LED088000 (40% ED) — Диаметр x Длина: 88 x 120 мм; Ход: 2 мм; Сила (START): 450 N; Сила (END): 700 N; Потребляемая мощность: 68 W.
• LED098000 (40% ED) — Диаметр x Длина: 98 x 136 мм; Ход: 2,5 мм; Сила (START): 590 N; Сила (END): 1 100 N; Потребляемая мощность: 84 W.
• LED115000 (40% ED) — Диаметр x Длина: 115 x 140 мм; Ход: 3 мм; Сила (START): 750 N; Сила (END): 1 050 N; Потребляемая мощность: 90 W.
• LED135000 (40% ED) — Диаметр x Длина: 135 x 165 мм; Ход: 3 мм; Сила (START): 1 260 N; Сила (END): 1 800 N; Потребляемая мощность: 131 W.
• LED140000 (40% ED) — Диаметр x Длина: 135 x 225 мм; Ход: 4 мм; Сила (START): 1 500 N; Сила (END): 3 000 N; Потребляемая мощность: 182 W.
• LED165000 (40% ED) — Диаметр x Длина: 165 x 250 мм; Ход: 4 мм; Сила (START): 2 800 N; Сила (END): 3 750 N; Потребляемая мощность: 201 W.

Характеристики / технические спецификации

• Бренд: Kendrion.
• Основное применение: отпускание блоковых или барабанных тормозов в приводах лифтов и эскалаторов.
• Варианты: односторонние и двусторонние spreader‑соленоиды (двусторонние часто используются для повышения безопасности и резервирования).
• Возможность over‑excitation для высокой начальной силы срабатывания (типичное over‑excitation: 40% ED с последующим снижением удерживающего напряжения).
• Степень защиты (стандартный двойной spreader‑соленоид): IP 54.
• Опции: stop damper для снижения шума переключения; ручное отпирание на некоторых двусторонних моделях; варианты обмотки / режима работы в зависимости от применения.
