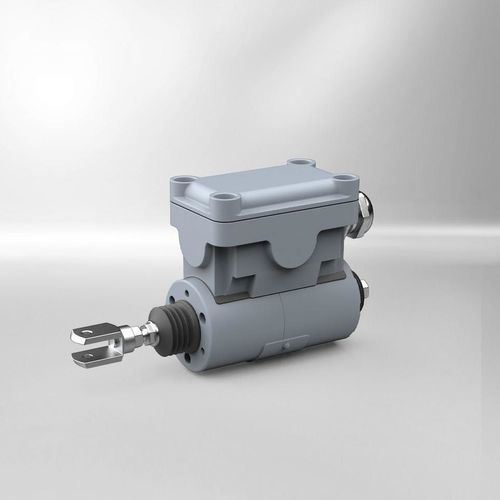

Линейный электромагнит

взрывозащищенный24 Вмощность

Обзор

ATEX линейные соленоиды (взрывозащищённые толкательные соленоиды) — это специализированные линейные исполнительные устройства, предназначенные для работы в взрывоопасных атмосферах. Они снижают риск воспламенения, предотвращая искрообразование, электрические дуги и чрезмерный нагрев поверхности, и доступны с сертификатом типовых испытаний ЕС (ATEX).

Области применения

• Применение в зонах с взрывоопасной атмосферой и опасных промышленных средах, где необходимо минимизировать риск возгорания.
• Типичные применения: приведение в действие клапанов, блокировки безопасности и другие линейные исполнительные функции в потенциально взрывоопасной атмосфере.

Конструкция и защита

• Конструкции линейных (толкательных) соленоидов, сертифицированные по ATEX, соответствующие требованиям для работы в взрывоопасных атмосферах.
• Исполнение предотвращает образование искр и дуг и ограничивает поверхностные температуры до безопасных значений.
• Внутренняя экранировка катушки и компоненты, стойкие к высоким температурам; корпус из стали и алюминиевый клеммный корпус с контактом заземления.

Соответствие / Сертификация

• Сертификат типовых испытаний ЕС (ATEX) для работы в зонах с взрывоопасной атмосферой.
• Проектирование и испытания в соответствии с применимыми стандартами EN для взрывоопасных атмосфер.

Варианты продукции / Технический обзор (фрагмент)

• 4101E06K00 — Размер 06 — 123 x 230 мм — 24 В DC — 21 Вт — Ход 15 мм — Сила 20 Н
• 4101E07K00 — Размер 07 — 133 x 240 мм — 24 В DC — 25 Вт — Ход 20 мм — Сила 30 Н
• 4101E09K00 — Размер 09 — 150 x 260 мм — 24 В DC — 32 Вт — Ход 20 мм — Сила 50 Н
• 4103E10K00 — Размер 10 — 150 x 285 мм — 24 В DC / 110 В DC — 50 Вт / 47 Вт — Ход 25 мм — Сила 60 Н
• 4103E11K00 — Размер 11 — 116 x 315 мм — 24 В DC — 40 Вт — Ход 30 мм — Сила 75 Н
• 4103E11K03 — Размер 11 — 115 x 215 мм — 200 В DC — 48 Вт — Ход 15 мм — Сила 160 Н
• 4103E13K00 — Размер 13 — 180 x 315 мм — 24 В / 110 В / 180 В / 205 В DC — 56 Вт / 60 Вт / 63 Вт / 62 Вт — Ход 30 мм — Сила 120 Н
• 4103E13K03 — Размер 13 — 180 x 315 мм — 200 В DC — 59 Вт — Ход 15 мм — Сила 240 Н
• 4103E14K00 — Размер 14 — 180 x 410 мм — 24 В DC — 77 Вт — Ход 40 мм — Сила 150 Н
• 4103E16K00 — Размер 16 — 210 x 475 мм — 24 В DC — 83 Вт — Ход 50 мм — Сила 160 Н
• 4103E18K00 — Размер 18 — 205 x 490 мм — 24 В DC — 106 Вт — Ход 50 мм — Сила 250 Н

Характеристики / Технические данные

• Классификация по взрывоопасным атмосферам: II 2G Ex eb IIC T4 Gb
• Продолжительность вставки (рабочий цикл): 100%
• Степень защиты корпуса и клемм: IP54
• Способ защиты от воспламенения: повышенная безопасность (Ex eb)
• Температурный класс: T4 (до +135 °C)
• Рабочая температура (стандарт): -20 °C до +40 °C (для типа 4103E11K03: -20 °C до +35 °C)
• Конструкция: чашечный магнит с отдельным клеммным корпусом; клеммный корпус с выводом заземления

Примечания по установке и эксплуатации

• Необходима установка защитного устройства на стороне заказчика (предохранитель или автоматический выключатель).
• Рекомендуется применение варистора для ограничения перенапряжений при отключении.
• При интеграции в оборудование для опасных зон соблюдайте правила установки ATEX и местные нормативы.
