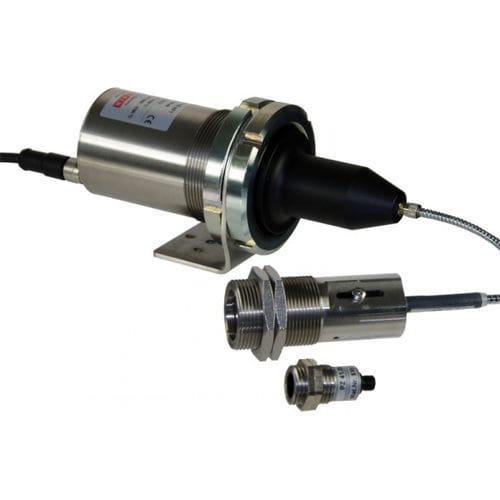

Цифровой пирометр CellaTemp® PA 21

°CRS485USB

Обзор
CellaTemp PA 21 — волоконно-оптический цифровой пирометр для бесконтактного измерения температур в диапазоне 300–2000 °C (также доступен вариант 450–2500 °C). Прибор оснащён отдельной оптической измерительной головой, подключённой оптоволоконным кабелем; головка и кабель невосприимчивы к электромагнитным помехам и могут работать при температуре окружающей среды до 250 °C без охлаждения. Раздельная конструкция головки удобна в стеснённых или труднодоступных местах.

Основные характеристики

• Диапазон измерения: 300–2000 °C (опция 450–2500 °C)
• Фокусируемые сменные объективы для точной настройки расстояния измерения
• Широкополосная антибликовая прецизионная оптика, короткие измерительные длины волн
• Светодиодный дисплей, читаемый на дальнем расстоянии (4 разряда, высота цифры 8 мм)
• Выход тестового тока для диагностики; аналоговый выход и интерфейс USB/RS485 в стандартной комплектации
• Измерительная головка и оптоволоконный кабель термостойки до 250 °C без охлаждения
• Корпус из нержавеющей стали, степень защиты IP65

Версии / опции (кратко)
Доступные версии: AF 11, AF 21, AF 22, AF 901. Пример по умолчанию: диапазон 450–2500 °C (опция AF 901).

Поле измерения / примеры
Расстояние до объекта (мм) - Диаметр измеряемого поля (мм): 0.00 - 21.50; 8.00 - 20.68; 16.00 - 19.87; 24.00 - 19.05; 32.00 - 18.24; 40.00 - 17.42; 48.00 - 16.61; 56.00 - 15.79; 64.00 - 14.98; 72.00 - 14.16; 80.00 - 13.34; 88.00 - 12.53; 96.00 - 11.71; 104.00 - 10.90; 112.00 - 10.08; 120.00 - 9.27; 128.00 - 8.45; 136.00 - 7.64; 144.00 - 6.82; 152.00 - 6.00; 160.00 - 5.19; 168.00 - 4.37; 176.00 - 3.56; 184.00 - 2.74; 192.00 - 1.93; 200.00 - 1.11

Комплектация (стандарт)

• Пирометр CellaTemp PA (электронный блок)
• Соединительный кабель VK 02/A (5 м)
• Измерительная головка (в зависимости от версии)
• USB-кабель VK 11/D (1,8 м)
• Программное обеспечение: CellaView
• Краткое руководство
• Примечание: оптоволоконный кабель заказывается отдельно

Программное обеспечение
CellaView для настройки и обработки данных

Технические характеристики

• Диапазон измерения: 300–2500 °C в нескольких сегментах (например: 300–2000 °C; 450–2500 °C)
• Датчик: фотодиод; спектральный диапазон: 1.1–1.7 µm
• Время отклика t98: ≤50 ms (нижний сегмент), ≤2 ms (при более высоких температурах, согласно спецификации)
• Погрешность измерения: 0.75% показания, мин. 4 K; повторяемость 2 K
• Аналоговый выход: 0(4)–20 mA линейный, масштабируемый; аналоговый вход: 0–10 V
• Коммутируемые выходы: 2 x Open Collector 24 V DC; входы: 2 x до 24 V
• Интерфейсы: USB и RS485
• Питание: 24 V DC +10% / -20%, потребление ≤175 mA
• Опция прицеливания: лазерный пилот (опция)
• Дисплей: 4-значный красный LED (высота цифры 8 мм); индикаторы состояния: 2 LEDs; органы управления: 3 кнопки
• Соединение: резьбовой разъём M12, 8 контактов
• Рабочая температура: электроника 0–65 °C; измерительная головка и оптоволоконный кабель термостойки до 250 °C без охлаждения
• Температура хранения: -20 до +80 °C; допустимая влажность: 95% r.H. макс. (без конденсации)
• Размеры: электронный блок Ø 65 mm x 187 mm; корпус нержавеющая сталь V2A; степень защиты IP65; вес около 0.9 kg
• Принцип измерения: одноцветный; функции: настройка эмиссии/прозрачности, сглаживание, сигналы тревоги, симуляция и диагностика
