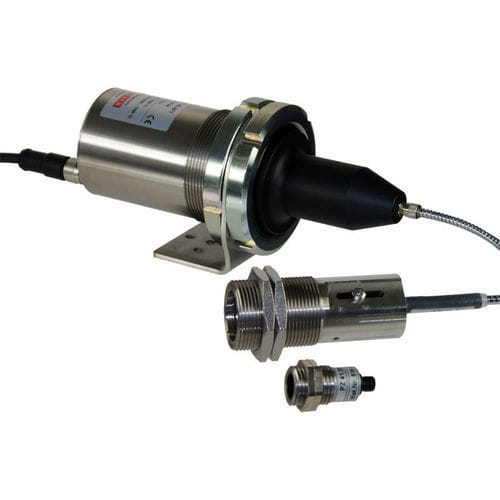

Бихроматический пирометр CellaTemp® PA 61

электронный°CUSB

Описание продукта:
CellaTemp® PA 61 — цифровой двухцветный пирометр с отдельной оптической измерительной головкой и волоконно-оптическим кабелем для бесконтактного измерения температуры в промышленных условиях. Предназначен для измерений в диапазоне 375–1 200 °C и применяется при наличии электромагнитных помех или при ограниченном пространстве для установки измерительной головки.

Ключевые особенности:

• Диапазон измерений: 375–1 200 °C
• Фокусируемые сменные объективы для точной настройки расстояния измерения
• Широкополосная антибликовая прецизионная оптика
• Короткие длины волн измерения (1,5 / 1,9 µm)
• Светодиодный дисплей, удобно читаемый с большого расстояния
• Выход тестового тока для диагностической функции
• Стандартно: аналоговый выход и интерфейсы USB/RS-485
• Измерительная головка и волоконный кабель термостойки до 250 °C

Свойства / Версии (кратко):
Диапазон измерений: 375 - 1200 °C
Фокусное расстояние: 0,12 m - ∞
Вариант прицеливания (пример): лазерный указатель
Пример версии: CellaTemp PA 61 AF 21 (измерительная головка PA 41.05, фокус 0,12 m - ∞)
Форма поля измерения: круглая
Отношение расстояния к точке: 40 : 1
Принцип измерения: двухцветный

Технические данные (параметры измерения):
Диапазон измерений: 375 - 1200 °C
Датчик: двойной фотодиод
Спектральный диапазон: 1,5 / 1,9 µm
Время отклика t98: ≤ 30 ms
Погрешность измерения: 1,5 % от показания [°C]
Повторяемость: 3 K
Температурный коэффициент: 0,05 %/K
Разрешение выходного тока: 0,2 K + 0,03 % от выбранного диапазона
Разрешение интерфейса: 0,1 K
Разрешение дисплея: 1 K

Оптические варианты:
Измерительные головки: PA 41.05 (M16): фокус 0,12 m - ∞

Электрические параметры:

• Аналоговый выход: 0(4) - 20 mA, линейный, переключаемый, масштабируемый (сопротивление ≤ 500 Ω)
• Выходы коммутации: 2 x Open Collector 24 V DC, ≤ 30 mA
• Входы коммутации: 2 x до 24 V
• Интерфейс: USB, RS-485
• Питание: 24 V DC (+10 % / -20 %), потребление ≤ 175 mA

Функции:

• Прицеливание: лазерный указатель
• Дисплей: 4-значный красный LED, высота знака 8 мм
• Индикация состояния: 2 x LED
• Элементы управления: 3 кнопки

Общие параметры:
Соединение: резьба M12, 8-контактная
Температура окружающей среды: электроника 0 - 65 °C; измерительная головка до 250 °C
Температура хранения: -20 - +80 °C
Допустимая влажность: 95 % относит. макс. (без конденсации)
Корпус: нержавеющая сталь V2A (1.4305)
Класс защиты: IP65 (DIN 40050)
Вес: ок. 0,9 kg

Настраиваемые параметры (избранное):

• Диапазон измерений и выбор канала (двухцветный, одноцветный 1 или 2)
• Эмиссия и пропускание
• Компенсация отраженного окружающего излучения
• Фильтр сглаживания и режим памяти
• Пороги и режим работы аварийных контактов
• Параметры функции ATD и линеаризация
• Симуляция тока и температуры; единицы °C/°F

Функции (эксплуатация):

• Сигнал о перегреве: аналоговый выход > 20,5 mA при внутренней температуре > 80 °C
• Сервисная функция: симуляция измеряемого значения или сигнала тока

Комплект поставки:

• Пирометр CellaTemp PA
• Соединительный кабель VK 02/A (5 m)
• Измерительная головка
• USB-кабель VK 11/D (1,8 m)
• Программное обеспечение CellaView
• Краткое руководство

Программное обеспечение:
Конфигурационное и диагностическое ПО CellaView

Технические характеристики:

• Модель: CellaTemp® PA 61
• Диапазон измерений: 375 - 1 200 °C
• Спектральный диапазон: 1,5 / 1,9 µm
• Время отклика (t98): ≤ 30 ms
• Точность: 1,5 % от показания
• Повторяемость: 3 K
• Отношение расстояния/точки: 40 : 1
• Форма поля измерения: круглая
• Интерфейсы: USB и RS-485
• Аналоговый выход: 0(4) - 20 mA, линейный, переключаемый
• Питание: 24 V DC (+10 % / -20 %)
• Рабочая температура: электроника 0 - 65 °C; головка до 250 °C
• Класс защиты: IP65
• Корпус: нержавеющая сталь V2A (1.4305)
• Дисплей: 4-значный красный LED (8 мм)
• Вес: ок. 0,9 kg
