Инфракрасный датчик температуры CellaFurnace PX 46

в металлическом корпусе4-20 мАIO-Link

Обзор продукта

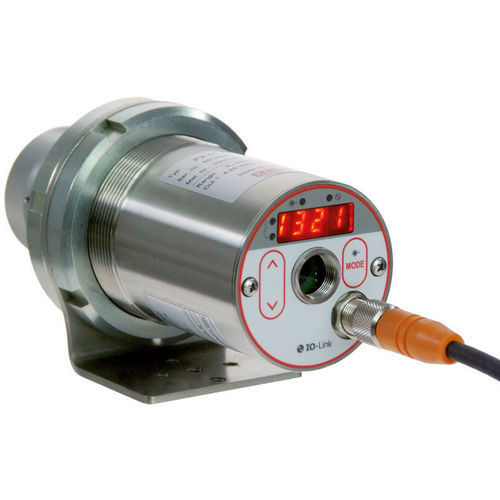

CellaFurnace PX 46 — инфракрасный пирометр для бесконтактного измерения температуры в вакуумных, инертных и высокотемпературных печах до 3200 °C. Применяется двойной фотодиод и двухцветный (коэффициентный) метод измерения с гибридной обработкой сигнала, обеспечивающей разрешение 0.1 K в диапазоне 900–3200 °C. Фокусируемая прецизионная оптика и очень малый диаметр пятна позволяют измерять через узкие окна наблюдения. Для прицеливания доступны черезлинзовая визировка, лазерный указатель или встроенная видеокамера.

Ключевые особенности

• Диапазон измерения 900–3200 °C
• Предназначен для печей под вакуумом, в инертной среде и высокотемпературных печей с малыми смотровыми окнами
• Двухцветный (коэффициентный) метод с гибридной оценкой сигнала для высокой метрологической разрешающей способности
• Двойной фотодиод для точности и долгосрочной стабильности
• Фокусируемая прецизионная оптика для точной установки расстояния и контроля размера пятна
• Стандартно: аналоговый выход и интерфейс IO‑Link

Варианты / свойства продукта
Диапазон измерения: 900 - 3200 °C
Варианты фокусных расстояний (в зависимости от версии AF): 0.4 m - ∞; 0.2 - 0.4 m; 0.6 m - ∞; 1.2 m - ∞
Варианты прицеливания: черезлинзовая визировка; лазерный указатель; видеокамера
Доступные версии: CellaFurnace PX 46 AF 1, AF 2, AF 3, AF 5 (версии могут иметь соответствующие опции прицеливания)

Технические данные
Параметры измерения
Диапазон измерения: 900 - 3200 °C
Датчик: двойной фотодиод
Спектральный диапазон: 0.9 / 1.05 µm
Время установления t98: ≤ 10 ms
Погрешность измерения:
900 - 1500 °C: 0.35% от показания [°C] + 2 K
1500 - 2400 °C: 0.5% от показания [°C] + 2 K
2400 - 3200 °C: 1.0% от показания [°C]
Воспроизводимость: 2 K
Температурный коэффициент: 0.05 %/K
Разрешение тока на выходе: 0.2 K + 0.03 % выбранного диапазона
Разрешение интерфейса: 0.1 K
Разрешение дисплея: 1 K

Оптические варианты
Стандартный объектив PZ 20.01: фокус 0.4 m - ∞ (другие объективы: PZ 20.03, PZ 20.06, PX 20.06 в зависимости от версии AF)
Коэффициенты расстояния (по версиям AF): AF 1 = 210:1, AF 2 = 140:1, AF 3 = 310:1, AF 5 = 430:1
Форма измерительного поля: круглая

Электрические параметры
Аналоговый выход: 0(4)-20 mA линейный, переключаемый, масштабируемый
Нагрузка: ≤ 500 Ω
Коммутационный выход: 2 x Open Collector 24 V DC, ≤ 150 mA
Интерфейс: IO‑Link
Питание: 24 V DC +10 % / -20 %
Потребление тока: ≤ 175 mA (24 V DC)

Камера
Видео выход (модель с камерой): Composite PAL, 1 Vpp, 75 Ω

Функции
Варианты прицеливания: черезлинзовая визировка; лазерный указатель; камера
Дисплей: 4‑разрядный красный LED (высота символа 8 mm)
Индикаторы состояния: 4 x LED
Органы управления: 3 кнопки

Общие параметры
Подключение: резьба M12, 5‑контактное
Рабочая температура окружающей среды: 0 - 65 °C
Температура хранения: -20 - +80 °C
Допустимая влажность: 95 % о.в. макс. (без конденсата)
Габариты: Ø 65 mm x 220 mm (макс. 277 mm)
Корпус: нержавеющая сталь V2A (1.4305)
Степень защиты: IP 65 (DIN 40050)
Масса: ок. 0.9 kg

Настраиваемые параметры
Масштабирование аналогового выхода (0/4 - 20 mA), сглаживающий фильтр, режим памяти и время удержания, эмиссивность, пропускная способность, компенсация отражённого фонового излучения, компенсация температуры окружающей среды, пределы и режимы сигнализации, параметры ATD, симуляция тока и температуры, единицы °C/°F, выбор канала измерения, порог контроля загрязнения. Для моделей с камерой: TBC, баланс белого, номер точки измерения.

Функции
Сигнал о перегреве (внутренняя температура > 75 °C), сервисные функции (симуляция измеряемого значения или тока), ATD (Automatic Temperature Detection) для прерывных процессов.

Комплект поставки (типично)
Пирометр CellaFurnace PX 46, кабель подключения VK 02/L AF 1 (5 m). Для камерных версий: видеокабель VK 02/F (5 m). Краткое руководство пользователя.

Программное обеспечение
SW 50 (ПО для конфигурации через IO‑Link).

Измерительное поле (примерные значения для AF 1, фокусное расстояние 400 mm)
Расстояние до объекта — Диаметр поля измерения (примеры):
0.00 mm — 7.50 mm
16.00 mm — 7.28 mm
32.00 mm — 7.05 mm
48.00 mm — 6.83 mm
64.00 mm — 6.60 mm
80.00 mm — 6.38 mm
… (полный набор значений в техническом описании)

Технические характеристики / параметры

• Модель: CellaFurnace PX 46
• Диапазон измерения: 900 - 3200 °C
• Принцип измерения: коэффициентный (двухцветный) с режимами одноцветного измерения
• Спектральный диапазон: 0.9 / 1.05 µm
• Детектор: двойной фотодиод
• Время установления t98: ≤ 10 ms
• Аналоговый выход: 0(4)-20 mA (настройка)
• Интерфейс: IO‑Link
