Пирометр со светодиодным индикатором CellaFurnace PA 46

°C°Fс лазерным указателем

Обзор продукта

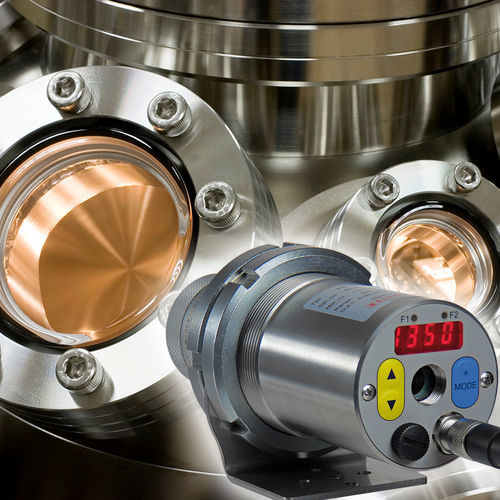

CellaFurnace PA 46 — двухцветный (метод отношения) пирометр для оптического измерения температуры в вакуумных и инертных печах высокой температуры до 3200 °C. Обеспечивает широкий диапазон измерений с постоянным разрешением < 0,1 K и высокой долговременной стабильностью, необходимой для производственных процессов. Наведение на точку измерения осуществляется через прицел, лазер‑индикатор или опциональную видеокамеру.

Ключевые особенности

• Диапазон измерения 900–3200 °C
• Предназначен для измерений в высокотемпературных печах (вакуум / инертный газ)
• Двухцветный метод уменьшает влияние эмиссии
• Гибридная обработка сигнала для высокой метрологической разрешающей способности
• Минимальный самонагрев для высокой долговременной стабильности
• Фокусируемая оптика и узкое поле зрения для измерений через малые отверстия
• Стандартно: аналоговый выход и интерфейсы USB / RS‑485

Измерительные параметры
Диапазон измерения: 900 - 3200 °C
Датчик: двойной фотодиод
Спектральный диапазон: 0,9 / 1,05 µm
Время отклика t98: ≤ 10 ms
Погрешность измерения: 900–1500 °C: 0,35 % от показания + 2 K; 1500–2400 °C: 0,5 % + 2 K; 2400–3200 °C: 1,0 %
Воспроизводимость: 2 K
Температурный коэффициент: 0,05 %/K
Разрешение токоового выхода: 0,2 K + 0,03 % выбранного диапазона
Разрешение интерфейса: 0,1 K
Разрешение дисплея: 1 K

Оптические варианты / объективы

• Стандартный PZ 20.01: фокус 0,4 м - ∞
• Крупный план PZ 20.03: фокус 0,2 м - 0,4 м
• Теле I PZ 20.06: фокус 1,2 м - ∞
• Теле II PA 20.06: фокус 0,6 м - ∞

Электрические параметры
Аналоговый выход: 0(4) - 20 mA линейный, переключаемый, масштабируемый
Нагрузка: ≤ 500 Ω
Аналоговый вход: 0 - 10 V
Коммутирующий выход: 2 × open collector 24 V DC, ≤ 30 mA
Коммутирующий вход: 2 × до 24 V
Интерфейсы: USB, RS‑485
Питание: 24 V DC (+10 % / -20 %)
Потребление тока: ≤ 175 mA при 24 V DC

Камера / варианты прицеливания
Видео выход (с камерой): Composite PAL, 1 Vpp, 75 Ω
Варианты прицеливания: through‑the‑lens; лазер‑индикатор; видеокамера (в зависимости от исполнения)

Отображение / органы управления
Дисплей: 4‑значный красный LED, высота цифры 8 mm
Индикатор состояния: 2 × LED
Элементы управления: 3 кнопки

Общие параметры
Соединение: M12 резьбовой 8‑контактный разъем
Температура окружающей среды: 0 - 65 °C
Температура хранения: -20 - +80 °C
Допустимая влажность: ≤ 95 % r.H. (без конденсации)
Габариты: Ø 65 mm × 220 mm (макс. 277 mm)
Корпус: нержавеющая сталь V2A (1.4305)
Степень защиты: IP65 (DIN 40050)
Вес: ок. 0,9 kg

Настраиваемые параметры

• Диапазон измерений и измеряемая величина
• Масштабирование аналоговых входов/выходов
• Фильтр сглаживания и режим памяти
• Эмиссия и пропускание
• Компенсация отражённого фонового излучения и температуры окружающей среды
• Пределы и режим работы аварийных контактов
• Параметры ATD (опционально) и функция линеаризации
• Индикатор состояния LED и имитационные функции
• Единица измерения °C/°F; выбор канала измерения
• Порог контроля загрязнения; функции камеры (при наличии)

Функции

• Сигнал о перегреве: аналоговый выход > 20.5 mA при внутренней температуре > 80 °C
• Сервисная функция: симуляция измеряемого значения или токо-сигнала
• ATD (Automatic Temperature Detection): автоматическое обнаружение температуры в дискретных процессах

Комплектация

• Пирометр (CellaFurnace PA)
• Соединительный кабель VK 02/A (5 m)
• Видео кабель VK 02/F (5 m) для версий с камерой
• USB кабель VK 11/D (1.8 m)
• Программное обеспечение CellaView и краткое руководство
