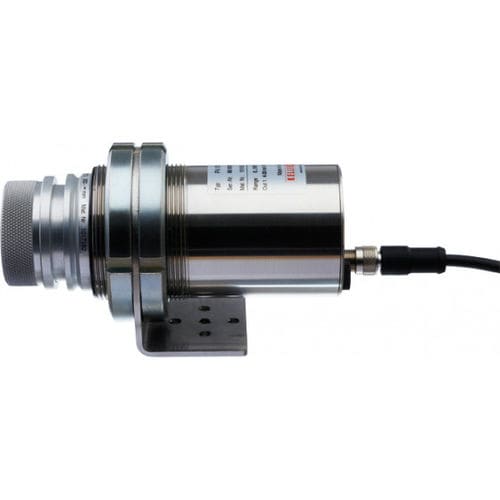

Цифровой пирометр CellaTemp® PA 13

RS485USBс цифровым выходом

Обзор продукта
Серия CellaTemp® PA 13 — компактный цифровой пирометр для бесконтактного измерения температуры в печах с пламенным нагревом и средах с горением. Благодаря селективной спектральной чувствительности на 3,9 µm измерения не искажаются водяным паром и CO2 в поле зрения, что обеспечивает надёжные измерения на больших расстояниях. Прицеливание выполняется через окуляр, с помощью лазерного указателя или опциональной камеры. Сзади находится 4‑значный светодиодный индикатор, отображающий текущую температуру в нормальном режиме работы.

Особенности

• Диапазон измерений: 500 – 1 600 °C
• Фокусируемая и сменная оптика для точной настройки дистанции
• Широкополосная антибликовая прецизионная оптика
• 4‑значный красный LED‑дисплей, читаемый на расстоянии
• Выход тестового тока для диагностических проверок
• Стандартные интерфейсы: цифровые входы/выходы, два аналоговых выхода, USB и RS‑485

Параметры измерения
Диапазон измерений: 500 - 1600 °C
Датчик: термопила (Thermopile)
Спектральный диапазон: 3,9 µm
Время отклика (t98): ≤ 100 ms
Погрешность измерения: 1 % от показания [°C]
Воспроизводимость: 2 K
Температурный коэффициент: 0,04 %/K
Разрешение выходного тока: 0,2 K + 0,03 % от выбранного диапазона
Разрешение интерфейса: 0,1 K
Разрешение дисплея: 1 K

Оптические варианты / Оптика
Стандартный объектив: PZ 15.03, фокус 0,8 м - ∞
Коэффициент расстояния: 45 : 1
Форма измерительного поля: круглая
Опции объектива: фокусируемые/сменные линзы для конкретных расстояний измерения

Электрические параметры
Аналоговый выход: 0(4)-20 mA линейный, переключаемый, масштабируемый
Сопротивление нагрузки: ≤ 500 Ω
Аналоговый вход: 0 - 10 V
Переключающие выходы: 2 x Open Collector 24 V DC, ≤ 30 mA
Переключающие входы: 2 x до 24 V
Интерфейсы: USB, RS 485
Питание: 24 V DC +10 % / -20 %
Потребление тока: ≤ 175 mA (24 V DC)

Камера
Видео выход (модели с камерой): Composite PAL, 1 Vpp, 75 Ω

Функции
Дисплей: 4‑значный красный LED, высота знака 8 мм
Индикаторы состояния: 2 x LED
Элементы управления: 3 кнопки
Варианты прицеливания: через объектив, лазерный пилот, камера (в зависимости от модели)

Общие параметры
Разъём: M12, 8‑контактный
Температура окружающей среды: 0 - 65 °C
Температура хранения: -20 - +80 °C
Допустимая влажность: 95 % отн. влажности макс. (без конденсации)
Габариты: Ø 65 mm x 220 mm (макс. 277 mm)
Корпус: нержавеющая сталь V2A (1.4305)
Класс защиты: IP65 (DIN 40050)
Масса: ≈ 0,9 kg

Комплект поставки (типично)
Пирометр CellaTemp® PA 13
Соединительный кабель VK 02/A (5 m)
Видео кабель VK 02/F (5 m) для моделей с камерой
USB кабель VK 11/D (1,8 m)
Программное обеспечение CellaView
Краткое руководство

Программное обеспечение
CellaView для настройки, записи данных и диагностики

Технические характеристики

• Название модели: CellaTemp® PA 13
• Диапазон измерений: 500 – 1 600 °C
• Спектральный диапазон: 3,9 µm
• Тип датчика: Thermopile
• Время отклика (t98): ≤ 100 ms
• Погрешность: 1 % от показания
• Воспроизводимость: 2 K
• Коэффициент расстояния: 45 : 1
• Стандартный объектив: PZ 15.03 (фокус 0,8 м - ∞)
• Форма измерительного поля: круглая
• Аналоговые выходы: 0(4)-20 mA, два выхода
• Цифровые интерфейсы: цифровой вход/выход, 2 переключающих выхода (Open Collector 24 V DC)
• Интерфейсы: USB, RS 485
• Питание: 24 V DC (+10 % / -20 %)
• Видео выход (модели с камерой): Composite PAL
• Дисплей: 4‑значный красный LED, читаемый на расстоянии
• Разъём: M12, 8‑контактный
• Диапазон температур окружающей среды: 0 – 65 °C
• Температура хранения: -20 – +80 °C
• Класс защиты: IP65
• Корпус: нержавеющая сталь V2A (1.4305)
• Габариты: Ø 65 mm x 220 mm (макс. 277 mm)
• Масса: ≈ 0,9 kg
• Комплект: пирометр, соединительные кабели, USB кабель, ПО CellaView, краткое руководство
