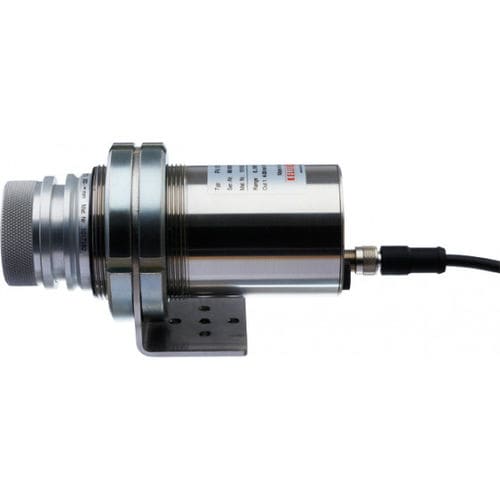

Бихроматический пирометр CellaTemp® PA 50

цифровой°C°F

Описание продукта:
CellaTemp® PA 50 — цифровой двухцветный пирометр для бесконтактного измерения температуры в диапазоне 500–1 400 °C. Метод двухцветного измерения снижает чувствительность к помехам от пыли в поле зрения, загрязнённых защитных стекол или изменяющейся излучательной способности поверхности. Для точного наведения доступны визир через объектив, лазерный указатель или модуль камеры.

Особенности:

• Диапазон измерений 500–1 400 °C
• Фокусируемые сменные объективы для точной настройки расстояния измерения
• Широкополосная просветлённая прецизионная оптика
• 4‑значный красный LED‑дисплей, высота цифры 8 мм, читаем на расстоянии
• Выход тестового тока для диагностической функции
• Стандартные интерфейсы: аналоговый выход и USB/RS‑485

Параметры измерения:

• Диапазон: 500–1 400 °C
• Датчик: двойной фотодиод
• Спектральный диапазон: 0,95 / 1,55 µm
• Время отклика t98: ≤ 30 ms
• Погрешность измерения: 1 % от показания
• Воспроизводимость: ±2 K
• Температурный коэффициент: 0,05 %/K
• Разрешение выходного тока: 0,2 K + 0,03 % от выбранного диапазона
• Разрешение интерфейса: 0,1 K
• Разрешение дисплея: 1 K

Оптические варианты (объективы):

• Стандартный объектив PZ 20.01: фокус 0,4 м – ∞
• Короткофокусный объектив PZ 20.03: фокус 0,2 м – 0,4 м
• Широкоугольный объектив PZ 20.05: фокус 0,2 м – ∞
• Телеобъектив PZ 20.06: фокус 1,2 м – ∞

Электрические параметры:

• Аналоговый выход: 0(4)–20 mA линейный, переключаемый, масштабируемый; R ≤ 500 Ω
• Аналоговый вход: 0–10 V
• Коммутируемые выходы: 2 × Open Collector 24 V DC, ≤ 30 mA
• Коммутируемые входы: 2 × до 24 V
• Интерфейсы: USB, RS‑485
• Питание: 24 V DC +10 % / −20 %; потребление ≤ 175 mA

Камера:
Видеовыход: Composite PAL, 1 Vpp, 75 Ω (для моделей с встроенной камерой)

Функции и отображение:

• Наведение: через объектив, лазерный указатель или камера
• Дисплей: 4‑значный красный LED
• Индикатор состояния: 2 × LED
• Элементы управления: 3 кнопки

Общие параметры:

• Соединение: M12, 8‑контактный
• Температура эксплуатации: 0 – 65 °C
• Температура хранения: −20 – +80 °C
• Допустимая влажность: до 95 % относит. влажности (без конденсата)
• Габариты: Ø 65 mm × 220 mm (макс. 277 mm)
• Корпус: нержавеющая сталь V2A (1.4305)
• Степень защиты: IP 65 (DIN 40050)
• Масса: ок. 0,9 kg

Настраиваемые параметры:

• Диапазон измерения; измеряемая величина
• Масштабирование аналоговых входных/выходных сигналов
• Фильтр сглаживания; режим работы памяти; время удержания
• Эмиссивность; пропускание; компенсация отражённого окружающего излучения
• Пороги и режимы работы контакт ов тревоги
• Параметры функции ATD (опция); линеаризация
• Индикация статуса LED; симуляция тока и температуры
• Единица температуры °C/°F; выбор канала измерения (двухцветный, одноцветный 1, одноцветный 2)
• Порог контроля загрязнения; функции камеры: TBC и баланс белого (для моделей с камерой)

Функции:

• Сигнал о перегреве: при внутренней температуре > 80 °C аналоговый выход показывает > 20,5 mA
• Сервисная функция: симуляция измеряемого значения или сигнала тока
• ATD (Automatic Temperature Detection): автоматическое определение температуры при прерывистых процессах

Комплектация:

• Пирометр CellaTemp® PA 50
• Соединительный кабель VK 02/A (5 m)
• Видеокабель VK 02/F (5 m) для моделей с камерой
• USB‑кабель VK 11/D (1.8 m)
• Программное обеспечение CellaView
• Краткое руководство

Программное обеспечение:
CellaView

Технические характеристики:

• Модель: CellaTemp® PA 50
• Диапазон измерений: 500–1 400 °C
• Спектральный диапазон: 0,95 / 1,55 µm
• Время отклика: ≤ 30 ms
• Погрешность измерения: 1 % от показания
• Выходы: аналоговый 0(4)–20 mA, USB, RS‑485
• Питание: 24 V DC ±
• Степень защиты: IP65
• Корпус: нержавеющая сталь V2A
• Масса: ок. 0,9 kg
