Бихроматический пирометр CellaTemp® PA 43

со светодиодным индикатором°C°F

Описание продукта

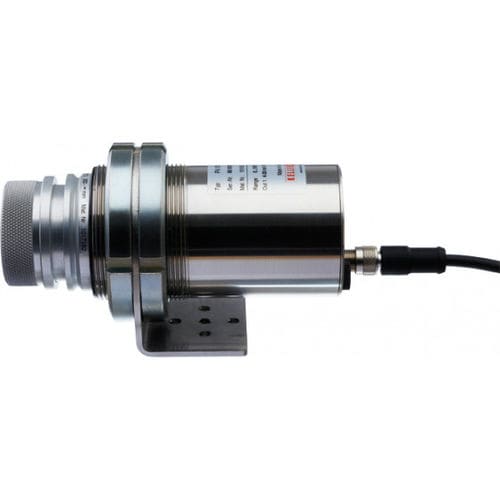

Панорамный пирометр® CellaTemp® PA 43 выполнен с новой оптической схемой и без движущихся частей; имеет прямоугольное фокусируемое поле измерения и использует двухцветный (по отношению) метод измерения, обеспечивающий надежные значения температуры за миллисекунды, даже если поле не полностью освещено. Устройство подходит для мелких или движущихся целей (напр., проволока) и отображает точное положение и размер прямоугольного поля измерения через прицельный окуляр или на мониторе для моделей с камерой.

Особые характеристики

• Диапазоны измерений 600–3000 °C (в зависимости от модели)
• Фокусируемая оптика с прямоугольным полем измерения
• Широкополосные антибликовые прецизионные оптики
• Короткие длины волн измерения (0,95 / 1,05 µm)
• Светодиодный индикатор, читаемый с большого расстояния (4-разрядный красный LED, высота цифры 8 мм)
• Выход тестового тока для диагностической функции
• Стандарт: аналоговый выход и интерфейсы USB / RS 485

Доступные версии

• CellaTemp PA 43 AF 1
• CellaTemp PA 43 AF 2
• CellaTemp PA 43 AF 3
• CellaTemp PA 43 AF 4
• CellaTemp PA 43 AF 5
• CellaTemp PA 43 AF 6
• CellaTemp PA 43 AF 7
• CellaTemp PA 43 AF 8
• CellaTemp PA 43 AF 9
• CellaTemp PA 43 AF 10
• CellaTemp PA 43 AF 11
• CellaTemp PA 43 AF 12
• CellaTemp PA 43 AF 13
• CellaTemp PA 43 AF 14
• CellaTemp PA 43 AF 15
• CellaTemp PA 43 AF 17
• CellaTemp PA 43 AF 18
• CellaTemp PA 43 AF 20
• CellaTemp PA 43 AF 21
• CellaTemp PA 43 AF 22
• CellaTemp PA 43 AF 23

Оптические варианты / Объективы (выбор)

• Стандартный объектив PZ 20.01: фокусировка 0,4 м - ∞
• Макрообъектив PZ 20.03: фокусировка 0,2 м - 0,4 м
• Широкоугольный объектив PZ 20.05: фокусировка 0,2 м - ∞
• Телеобъектив I PZ 20.06: фокусировка 1,2 м - ∞
• Телеобъектив II PA 20.06: фокусировка 0,6 м - ∞
• Объектив F50 PZ 20.08: фокусировка 0,3 м - ∞
• Макрообъектив PA 40.01 (для более высоких диапазонов): фокусировка 0,086 м - 0,115 м
• Принадлежности-адаптеры: PZ 20/O-50, PZ 20/O-63, PZ 20/O-75, PZ 20/O-120 (принадлежности для близкой фокусировки)

Примеры полей измерения (график/таблица)
Пример расстояния измерения и поля измерения (ширина x высота) — фрагмент:
0.00 mm — 19.00 mm x 19.00 mm
16.00 mm — 18.60 mm x 18.31 mm
32.00 mm — 18.19 mm x 17.62 mm
64.00 mm — 17.38 mm x 16.24 mm
400.00 mm — 8.89 mm x 1.74 mm

Комплект поставки (стандарт)

• Пирометр CellaTemp PA
• Соединительный кабель VK 02/A (5 м)
• Видеокабель VK 02/F (5 м) для моделей с встроенной камерой
• USB-кабель VK 11/D (1,8 м)
• Программное обеспечение CellaView
• Краткое руководство

Характеристики / Технические данные:

• Диапазон измерений: 600 - 3000 °C в нескольких сегментах (зависит от модели, напр.: 600-1400 °C; 650-1700 °C; 750-2400 °C; 850-3000 °C)
• Принцип измерения: двухцветный (по отношению) пирометр
• Датчик: двойной фотодиод
• Спектральный диапазон: 0,95 / 1,05 µm
• Время отклика t98: ≤ 10 ms (в зависимости от диапазона и порогов)
• Погрешность измерения: 1,5 % от показания температуры [°C]
• Воспроизводимость: 3 K
• Температурный коэффициент: 0,05 %/K
• Разрешение по току на выходе: 0,2 K + 0,03 % выбранного диапазона
• Разрешение интерфейса: 0,1 K
• Разрешение отображения: 1 K
• Аналоговый выход: 0(4)-20 mA линейный, переключаемый, масштабируемый; нагрузка ≤ 500 Ω
• Аналоговый вход: 0 - 10 V
• Коммутирующие выходы: 2 x Open Collector 24 V DC, ≤ 30 mA
• Коммутирующие входы: 2 x до 24 V
• Интерфейсы: USB и RS 485
• Питание: 24 V DC +10% / -20%; потребление ≤ 175 mA при 24 V DC
• Видео выход (модели с камерой): Composite PAL, 1 Vpp, 75 Ω
• Дисплей: 4-значный красный LED (высота цифры 8 мм); индикация состояния: 2 x LED; элементы управления: 3 кнопки
• Подключение: резьба M12 8 пин
• Температура окружающей среды (рабочая): 0 - 65 °C; хранение: -20 - +80 °C
• Допустимая влажность: макс. 95 % относительной влажности (без конденсации)
• Габариты: Ø 65 mm x 220 mm (макс. 277 mm)
• Корпус: нержавеющая сталь V2A (1.4305)
• Степень защиты: IP 65 (по DIN 40050)
• Вес: ок. 0,9 кг
• Настраиваемые параметры: диапазон измерения, измеряемая величина и масштабирование аналогового I/O, фильтр сглаживания, режим памяти и время удержания, эмиссивность, пропускание, компенсация отраженного фонового излучения, пределы сигнализации и режим работы, параметры ATD (опция), функция линеаризации, настройки LED, имитация тока и температуры, выбор °C/°F, выбор канала измерения (двухцветный, одноколорный 1, одноколорный 2), порог контроля загрязнения. Для моделей с камерой: функция TBC и баланс белого
• Функции: сигнал по перегреву (если внутренняя температура превышает 80 °C, аналоговый выход показывает > 20,5 mA), функция имитации сервиса (измеряемое значение или токовый сигнал), ATD (Automatic Temperature Detection) для прерывистых процессов
• Программное обеспечение: CellaView (входит в комплект)
