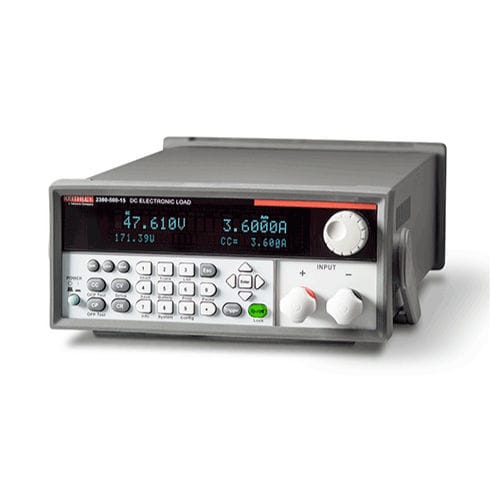

Электронная нагрузка DC 2380

программируемаяRS-232высокоэффективная

Обзор Программируемые электронные нагрузки постоянного тока серии 2380 — это автономные нагрузки с одним выходом, доступные в исполнениях 200 Вт, 250 Вт и 750 Вт. Несколько режимов работы, динамическое переключение до 25 кГц, высокая разрешающая способность и точность показаний по напряжению/току, а также различные варианты интерфейсов делают серию 2380 подходящей для испытаний источников питания на лабораторном столе.

Ключевые характеристики

• Несколько режимов работы: постоянный ток (CC), постоянное напряжение (CV), постоянное сопротивление (CR) и постоянная мощность (CP) — позволяют тестировать устройство в различных режимах одним прибором.
• Высокая разрешающая способность и точность показаний: 0,1 mV / 0,01 mA разрешение и точность 0,025 % / 0,05 % по напряжению/току — обеспечивает надежные измерения.
• Динамическое переключение: режим динамического циклирования до 25 кГц с регулируемой скоростью фронта — проверка переходных характеристик источников питания при быстрых изменениях нагрузки.
• Режим списка: поддерживает до 7 групп файлов списка — обеспечивает быструю и точную реализацию сложных тестовых последовательностей с внутренней и внешней синхронизацией.
• Различные режимы тестирования: режим тестирования аккумуляторов, режим имитации LED-нагрузки, измерение времени нарастания/спада напряжения, режим тестирования защиты от перегрузки по току/мощности — охватывает широкий спектр приложений.
• Встроенные функции защиты: защита от перегрева (OTP), от перенапряжения (OVP), от перегрузки по току (OCP), от превышения мощности (OPP), защита от обратного напряжения (RVP) — защищают изделие под испытанием и прибор.
• Подключения: встроенные интерфейсы GPIB, USB, RS232 — соответствуют различным требованиям тестовых интерфейсов.

Доступные модели (сводка)
Модель | Количество выходов | Максимальное напряжение | Максимальный ток | Подключение | Режимы работы | Розничная цена
2380-120-60 | 1 | 120 V | 60 A | GPIB, USB, RS232 | CV, CC, CR, CP | US $3,290
2380-500-15 | 1 | 500 V | 15 A | GPIB, USB, RS232 | CV, CC, CR, CP | US $3,660
2380-500-30 | 1 | 500 V | 30 A | GPIB, USB, RS232 | CV, CC, CR, CP | US $6,160

Характеристики / технические данные

• Название серии: 2380 series
• Мощности (доступные модели): 200 Вт, 250 Вт, 750 Вт
• Режимы работы: CC, CV, CR, CP
• Разрешение по напряжению: 0,1 mV
• Разрешение по току: 0,01 mA
• Точность по напряжению: 0,025 %
• Точность по току: 0,05 %
• Частота динамического циклирования: до 25 кГц (регулируемый slew rate)
• Режим списка: до 7 групп файлов списка для внутренней/внешней синхронизации
• Специальные режимы тестирования: тест батареи, имитация LED‑нагрузки, измерение времени нарастания/спада, тесты защиты
• Защита: OTP, OVP, OCP, OPP, RVP
• Интерфейсы: GPIB, USB, RS232
• Примеры SKU: 2380-120-60; 2380-500-15; 2380-500-30
